Настройка типов трафика и привязок выполняется на вкладке модуля .

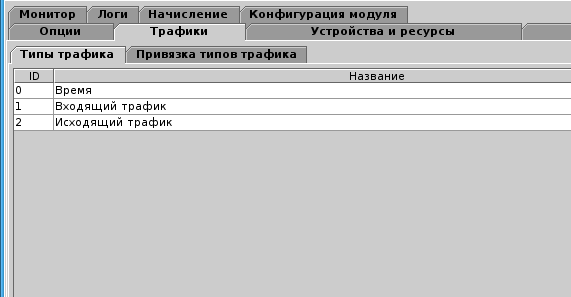

- это категория, необходимая для разделения потребляемого трафика по типам. Например: "Входящий внешний", "Входящий внутренний", "Входящий локальный", "Радио", "Голосовой трафик". Время также является специальным типом трафика с кодом 0, который всегда потребляется в ходе работы. Перечень типов трафика редактируется на подвкладке .

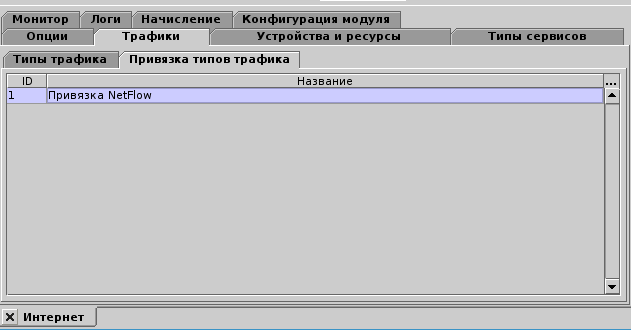

определяет правила разделения трафика по типам. Привязок может быть множество.

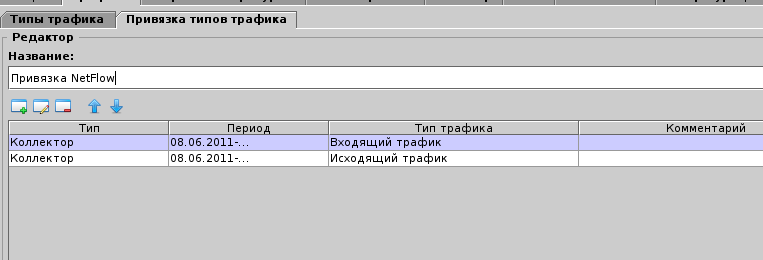

В свойствах привязки определяется название и набор правил, просмотр которых осуществляется последовательно. С помощью панели инструментов можно создавать привязки, изменять их порядок.
В каждом правиле указывается:
| - RADIUS, либо Коллектор (для netflow/sflow), в зависимости от протокола данных; |
| - период действия правила; |
| , к которому относится правило. |
Для типа RADIUS необходимо указать , , и . Код вендора и Код атрибута определяют атрибут, из которого извлекается трафик. Атрибут может быть типа целого типа либо строкового. Для получения трафиков из стандартных атрибутов Acct-Output-Octets, Acct-Output-Gigawords (входящий трафик для клиента) необходимо указать в коде вендора и атрибута значения -2 и 1 соответственно. Acct-Input-Octets, Acct-Input-Gigawords (исходящий трафик для клиента) - значения -2 и 2.
Префикс трафика может быть использован для извлечения трафика из строкового атрибута, в котором он добавлен с каким-либо префиксом. В этом случае трафик разных типов может идти в одном атрибуте, но с разными префиксами.
ServiceName используется для идентификации сервиса при посервисном аккаунтинге.
Для типа NetFlow необходимо указать направление трафика относительно адреса клиента, диапазон адресов (если нужен весь диапазон - поля можно оставить пустыми), а также, если необходимо, DiffServ/TOS биты.
