Дерево устройств представляет из себя отображение структуры сети с точки зрения модуля. При этом устройства не обязательно соотносятся с реальными устройствами сети - это логические единицы. В том числе это могут быть группирующие узлы или, например, физические интерфейсы маршрутизатора. Управление устройствами, их типами и ресурсами адресов производится на вкладке модуля.
Каждое устройство обладает своим типом. Типы устройств определяются на вкладке .

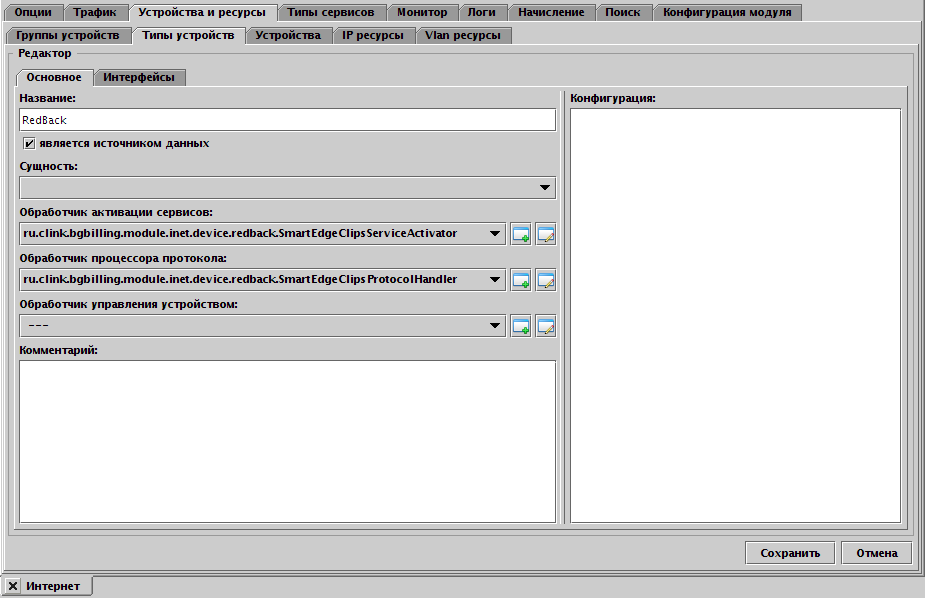

Рассмотрим параметры, которые могут быть указаны в типе устройства:
| - обозначение типа, используется в т.ч. для формирования имени устройства; |
| Флаг - обозначает, что данный тип устройств генерирует данные о трафике, устройства с данным типом отображаются при переобработке логов; |
| - динамический класс, реализующий определённый интерфейс по управлению устройством для блокировки/разблокировки сервиса, изменения его параметров; |
| - динамический класс, реализующий определённый интерфейс по пред- и постобработке пакетов протокола, связанных с конкретным устройством (например, RAIDIUS или DHCP-пакетов). |
| - динамический класс, реализующий определённый интерфейс по дополнительному управлению устройством (например, получение uptime устройства на текущий момент, для отслеживания перезагрузки устройства). |

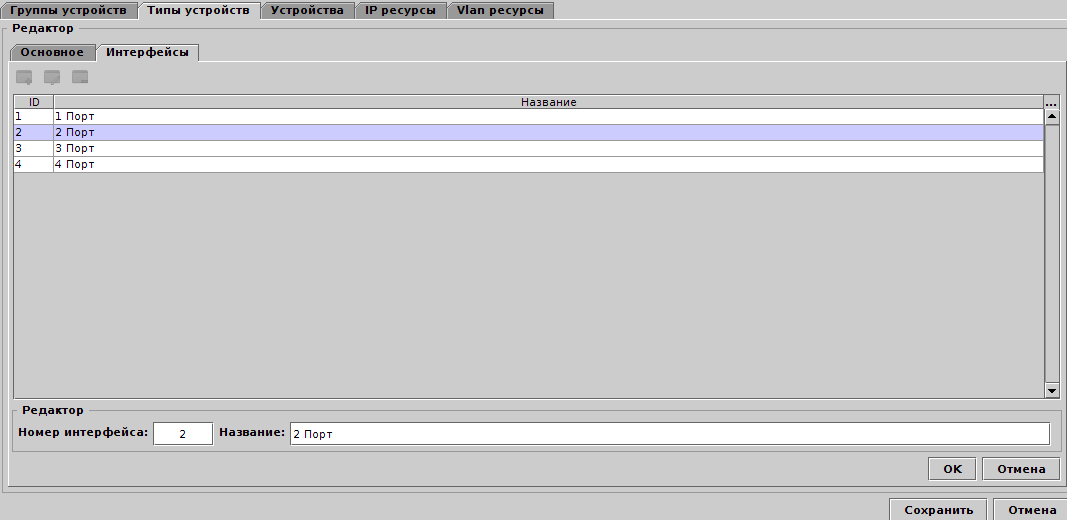

На вкладке типа устройства указываются его интерфейсы, к которым могут быть привязаны сервисы. Например, это могут быть порты коммутаторов.
Внимание
После корректировки параметров типов устройств для их перечитывания на серверах Access и Accounting необходимо нажать кнопку , расположенную под деревом устройств. Данная кнопка позволяет оповещать сервера об изменениях только, когда конфигурация станет законченной. До тех пор сервера используют сохранённую в памяти конфигурацию.
