12.5. Выделение ресурса VLAN на шлюз.

Можно выделять ресурс VLAN на договор. Некоторые типы шлюзы могут использовать VLAN. Для этого в конфигурации шлюза прописываем строку :

range=2-10;15;20-4096

Это диапазоны, из которых генерируются свободные VLAN . В данном случае VLAN может быть между 2 и 10, может равняться 15, и быть между 20-4096.

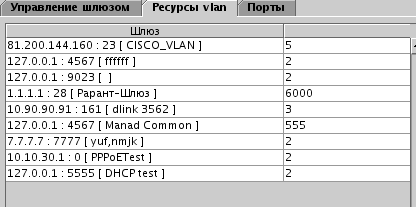

Для выделения VLAN на договор выбираем модуль IPN в договоре ->Свойства->Шлюзы->Ресурсы vlan.

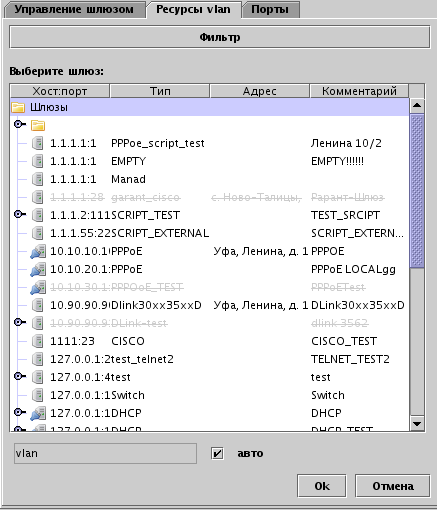

Тут? если нажать на кнопку добавить, то откроется список шлюзов и в нем можно выбрать шлюз, для которого выделяется VLAN для данного договора.

Тут выбитраем нужный нам шлюз . Если нужна дополнтиельная фильтрация, то нажимаем на кнопку "Фильтр", откроется дополнительный фильтр, который в точности повторяет фильтр настройки шлюзов .

Можно задать VLAN вручную, а можно заполнить его автоматически первым свободным VLAN на данном шлюзе (галочка авто). Свободный VLAN выделяется по умолчанию из диапазона : 2-4096 . Для того, чтобы это изменить нужно в конфигурации шлюза поставить :

vlan.range=2-1000;1010;2000-4096

В этом примере выделяются диапазоны: со 2-го по 1000 и с 2000-го по 4096-ой и отдельно 1010.
