Предназначен для авторизации и аккаунтинга по протоколу RADIUS большинства типов коммутируемых соединений.

Загружает список NAS'ов из дочерних узлов корневого узла сервера, начиная с самого корневого узла. Если нужно фильтовать по типам устройств (т.е. какие-то дочерние узлы не учитывать как NAS'ы), то в конфигурации корневого устройства в параметре radius.deviceTypeIds необходимо указать id типов устройств-NAS'ов через запятую. У устройства-NAS'а поле Идентификатор должно быть заполнено.

Поиск NAS'а для пришедшего пакета производится сначала по атрибуту NAS-Identifier с поиском по идентификатору устройства, затем, если устройство не найдено, по NAS-IP-Address с поиском по хостам устройств. Сессия сервиса привязывается к устройству, представляющему NAS.

При авторизации поиск сервиса может осуществляться как по логину, так и по интерфейсу или VLAN'у. Для указания режима поиска необходимо прописать в конфигурации устройства-NAS'а или в конфиге любого его устройства-предка параметр:

# Режим поиска сервиса: 0 (по умолчанию) - по логину, 1 - по интерфейсу на устройстве (в предобработке должны быть
# проставлены опции AGENT_REMOTE_ID и AGENT_CIRCUIT_ID или INTERFACE_ID), 2 - по VLAN на устройстве (в предобработке
# должны быть проставлены опции AGENT_REMOTE_ID и AGENT_CIRCUIT_ID или VLAN_ID), 4 - по VLAN на устройстве или
# дочернем устройстве (в предобработке должны быть проставлены опции AGENT_REMOTE_ID и AGENT_CIRCUIT_ID или VLAN_ID),
# 5 - по MAC-адресу на устройстве (в предобработке должна быть проставлена опция MAC_ADDRESS), 6 - по MAC-адресу на
# устройстве или дочернем устройстве (в предобработке должна быть проставлена опция MAC_ADDRESS).
radius.servSearchMode=0

По умолчанию поиск сервиса происходит по значению атрибута User-Name, по его совпадению с логином сервиса. После логина в атрибуте User-Name может быть указан реалм c разделителем @, например "vasya@local". Если реалм не указан, то предполагается, что пользователь использует реалм default. При этом принудительное указание реалма default (например, "vasya@default") не допускается.

radius.servSearchMode может принимать значения:

Также возможен дополнительный поиск дочернего сервиса:

radius.servSearchMode=<servSearchMode>-<subServSearchMode>

<subServSearchMode> может принимать значения:

Список допустимых реалмов указывается в параметре устройства/типа сервиса radius.realm через запятую, например:

#radius.realm=default
radius.realm=default, local

Параметр может быть указан как в конфигурации устройства (или типа устройтва), так и в конфигурации типа сервиса - в последнем случае значение будет главнее, чем тот же параметр в конфигурации устройства. По умолчанию допускается только реалм default.

При поиске по интерфейсу или VLAN'у, сервис может быть привязан к дочернему для NAS'а устройству - например, в случае Cisco ISG или Redback CLIPS - сервис привязан к коммутатору, NAS'ом выступает маршрутизатор. В этом случае необходимо в предобработке RADIUS-запроса установить опцию AGENT_REMOTE_ID со значением идентификатора дочернего коммутатора. Если опция будет присутствовать и такое дочернее устройство существует, то поиск сервиса будет идти относительно этого агентского устройства, иначе, по умолчанию, поиск идет относительно устройства-NAS'а.

request.setOption( InetRadiusProcessor.AGENT_REMOTE_ID, "1CBDB9E64878" );

Данную опцию необходимо устанавливать как в preprocessAccessRequest, так и в preprocessAccountingRequest. Значение обычно извлекается из RADIUS-атрибутов запроса, содержащих, например, значение субопций DHCP option 82. Значение можно установить как строкой, так и массивом байт (byte[]). В случае, если опция установлена в предобработке запроса, будет произведен поиск агентского устройства на совпадение с полем Идентификатор.

Для определения интерфейса или VLAN возможны два способа: установка опции AGENT_CIRCUIT_ID или установка напрямую опции INTERFACE_ID/VLAN_ID. В первом случае значение номера интерфейся или VLAN из опции будет извлечено по параметрам конфигурации агентского устройства dhcp.option82.interfaceId.position, dhcp.82.interfaceId.length, dhcp.option82.vlanId.position, dhcp.option82.vlanId.length. Во втором - значение должно быть равно интерфейсу или порту.

Пример (установка опций из атрибутов-значений субоций DHCP option 82):

RadiusAttribute<?> agentRemoteId = request.getAttribute( 2352, 96 );
if( agentRemoteId != null )
{
  ByteBuffer data = agentRemoteId.getData();
  data.position( 2 );
  data = data.slice();

  request.setOption( InetRadiusProcessor.AGENT_REMOTE_ID, data );
}

RadiusAttribute<?> agentCircuitId = request.getAttribute( 2352, 97 );
if( agentCircuitId != null )
{
  ByteBuffer data = agentCircuitId.getData();
  data.position( 2 );
  data = data.slice();

  // значение интерфейса или VLAN'а будет извлечено из этого параметра
  request.setOption( InetRadiusProcessor.AGENT_CIRCUIT_ID, data );
}

Пример (vlan per user - поиск по vlan):

/*
// Если агентское устройство всегда известно - раскомментарить, режим поиска 2;
// иначе - режим поиска 4 (по vlan с учетом всех дочерних устройств)
RadiusAttribute<?> agentRemoteId = request.getAttribute( 2352, 96 );
if( agentRemoteId != null )
{
  ByteBuffer data = agentRemoteId.getData();
  data.position( 2 );
  data = data.slice();

  request.setOption( InetRadiusProcessor.AGENT_REMOTE_ID, data );
}*/

Pattern vlanPattern = Pattern.compile( "(.+) vlan-id (\\d+)" );

String nasPortId = request.getStringAttribute( -1, 87, null );
if( nasPortId != null )
{
  Matcher m = vlanPattern.matcher( nasPortId );
  if( m.find() )
  {
    String vlanId = m.group( 2 );
    request.setOption( InetRadiusProcessor.VLAN_ID, vlanId );
  }
}

Таким образом для поиск сервиса возможен:

При аутентификации во всех случаях происходит проверка пароля, поэтому в некоторых случаях пароль нужно устанавливать на NAS'е, в коде preprocessAccessRequest или, при необходимости, отключить проверку пароля для NAS'а:

# Включение (1, по умолчанию) или отключение (0) проверки пароля для NAS'а
#radius.password.verification=1

Когда сервис определён, определяется набор атрибутов сессии, последовательным добавлением:

Атрибуты реалма определяются в конфигурации устройства-NASа следующим образом:

radius.realm.<realm>.attributes=<attributes>

Где:

Полный набор опций сессии определяется объединением опций, указанных в самом сервисе и опций из тарифного плана. Соответствие кодов опций атрибутам определяется в конфигурации устройства-NASа следующим образом:

radius.inetOption.<option_id>.attributes=<attributes>

Где:

Пример конфигурации, где определены атрибуты для реалмов и опций:

radius.realm.default.attributes=Service-Name:1=RSE-SVC-EXT;Service-Options:1=1

radius.inetOption.1.attributes=Service-Parameter:1=Rate=100000 Burst=12500000
radius.inetOption.2.attributes=Service-Parameter:1=Rate=100000 Burst=12500000

Выдача IP-адреса производится через атрибут Framed-Ip-Address, либо из диапазона (адреса), указанного в самом сервисе, либо, если он не указан или занят - из пула, определённого в конфигурации устройства параметром radius.realm.<realm>.ipCategories=<cat_codes>, где:

Например:

radius.realm.default.ipCategories=4

В случае ошибки авторизации высылается пакет AUTHENTICATION_REJECT с отображением ошибки и её кода в мониторе модуля. Допустимые коды ошибок данного процессора.

Вместо AUTHENTICATION_REJECT может быть выслан AUTHENTICATION_ACCEPT-пакет с дополнительными атрибутами. Перечень кодов ошибок, для которых производится подмена Reject-To-Accept определяется переменной конфигурации NAS'а radius.disable.accessCodes=<codes>, где <codes> - перечень кодов ошибок авторизации через запятую. Например:

radius.disable.accessCodes=1,2,3,4,10,11,12

Соответственно, для Reject-To-Accept могут быть собственные диапазоны IP-адресов, например:

radius.disable.ipCategories=3

Для поддержки Reject-To-Accept при ошибке с кодом 1 (Логин не найден), т.е. для предоставления гостевого доступа, необходимо создать договор с балансом меньше лимита и сервисом модуля Inet со статусом закрыт, а id сервиса прописать в конфигурации устройства:

radius.disable.servId=<inetServId>

Таким образом, сессии с ненайденным сервисом будут привязываться к указанному сервису.

При превышении числа сессий над ограничением, установленным для сервиса, генерируется ошибка авторизации. Данная ошибка также может быть обработана механизмом Reject-To-Accept с выдачей адреса из пула фиктивных адресов.

При RADIUS Access-Request можно также использовать MAC-адрес, чтобы авторизовывать запросы только с определенным MAC-адресом. MAC-адрес из Access-Request пакета устанавливается в Обработчике процессора протокола, в методе preprocessAccessRequest: request.setOption( InetRadiusProcessor.MAC_ADDRESS, macAddress ). Стандартные обработчики процессора протокола, поставляемые с модулем уже реализуют этот функционал, нужно только прописать в конфигурации устройства или типа устройства:

# Вендор атрибута, где хранится MAC-адрес
#radius.macAddress.vendor=9
# Код атрибута, где хранится MAC-адрес
#radius.macAddress.type=1
# Префикс атрибута (если есть), где хранится MAC-адрес. Например, для cisco avpair
#radius.macAddress.prefix=client-mac-address=

Таким образом, при извлечении MAC-адреса из RADIUS-пакета, он будет сравнен с MAC-адресом из аутентифицированного сервиса при условии, что в этом сервисе заведен MAC-адрес.

Для автоматического привязывания MAC-адреса к сервису в конфигурации модуля/типа сервиса/устройства/типа устройства можно прописать:

# Нужно ли автоматически проставлять в сервис MAC-адрес, если его еще нет.
# Можно указать в конфигурации модуля, конфигурации устройства, конфигурации типа сервиса.
# 0 - не привязывать, 1 - привязывать, если поле сервиса пустое, 2 - перетирать новым значением, 3 - добавлять
# (в последних двух случаях отказа в авторизации по MAC-адресу не будет)
serv.macAddress.auto=1

Таким образом при первой удачной авторизации MAC-адрес будет привязан к сервису и с другим MAC-адресом клиент уже не сможет авторизоваться.

Аналогично MAC-адресу можно использовать поле Идентификатор сервиса. Например, в качестве идентификатора использовать значение атрибута Calling-Station-Id, устанавливая в Обработчике процессора протокола, в методе preprocessAccessRequest: request.setOption( InetRadiusProcessor.IDENTIFIER, callingStationId ).

Для автоматического привязывания идентификатора к сервису в конфигурации модуля/типа сервиса/устройства/типа устройства можно прописать:

# Нужно ли автоматически проставлять в сервис идентификатор, если его еще нет.
# Можно указать в конфигурации модуля, конфигурации устройства, конфигурации типа сервиса.
# 0 - не привязывать, 1 - привязывать, если поле сервиса пустое, 2 - перетирать новым значением, 3 - добавлять
# (в последних двух случаях отказа в авторизации по идентификатору не будет)
serv.identifier.auto=1

Для привязки сервиса к устройству - т.е. для того, чтобы клиент мог авторизоваться только на устройстве (NAS'е), привязанному к сервису, или являющимся дочерним по отношению к нему (устройству), необходимо указать в конфигурации устройства/типа устройства/типа сервиса:

# Привязка авторизации сервиса к устройству, указанному в сервисе договора
# 0 - клиент может авторизоваться на любом устройстве (NAS'е), 1 - клиент может авторизоваться только на прописанном в сервисе устройстве,
# или являющимся дочерним по отношению к нему
serv.device.link=1

При подключении абонента может быть ситуация, когда в биллинге сессия еще активная, а клиент на самом деле уже отключился и пытается подключиться заново. Это может произойти при потере связи с NAS'ом (т.е. STOP-пакет не пришел, но connection.close.timeout еще не произошел), или, например, при использовании IPoE с Cisco/Redback (когда абонент подключил другое устройство, а Cisco/Redback по таймауту DHCP-lease еще не поняли, что старое соединение можно закрывать). Для обработки такой ситуации можно использовать параметр конфигурации radius.connection.checkDuplicate. Он работает в связке с Calling-Station-Id - если происходит попытка авторизации, а количество активных соединений превышено и среди активных соединений есть соединение с таким же Calling-Station-Id, то при указании radius.connection.checkDuplicate:

Для более быстрого подключения абонента при использовании и динамическим адресом рекомендуем использовать 4, 5, 6. Для статических адресов (чтобы абонент мог получить свой адрес) - 8,9.

Для обработки ситуации, когда количество активных соединений превышено, но соединения с таким Calling-Station-Id не найдено, и нужно отключить просто самое старое соединение, нужно указать цифру во втором разряде, например: 88.

Для сброса соединения с таким же Calling-Station-Id, даже если количество соединений не превышено, нужно указать цифру в третьем разряде, например, 808, 909, 888 или 818.

Этот параметр можно указать для типа сервиса, в конфигурации типа сервиса: serv.radius.connection.checkDuplicate.

13.3.1.1. Посервисный аккаунтинг

Для поддержки посервисного аккаунтинга (например, при использовании Cisco ISG или Redback CLIPS) в обработчике процессора протокола необходимо указывать AcctSessionId родительского соединения (аккаунтинга) и имя сервиса (ServiceName), по которому пришел аккаунтинг-пакет: request.setOption( InetRadiusProcessor.PARENT_ACCT_SESSION_ID, parentAcctSessionId ); и request.setOption( InetRadiusProcessor.SERVICE_NAME, serviceName );

Пример для Redback SmartEdge 100:

	@Override
	public void preprocessAccountingRequest( RadiusPacket request, RadiusPacket response, ConnectionSet connectionSet )
	    throws Exception
	{
		int acctStatusType = request.getIntAttribute( -1, RadiusDictionary.Acct_Status_Type, -1 );

		switch( acctStatusType )
		{
			// если сервисный аккаунтинг
			case 101:
			case 102:
			case 103:
			{
				// получаем id родительского соединения
				final String parentAcctSessionId = request.getStringAttribute( -1, parentAcctSessionIdType, null );
				// получаем имя сервиса, по которому идет аккаунтинг
				final String serviceName = request.getStringAttribute( radiusVendor, serviceNameType, null );

				// подменяем Acct-Status-Type, чтобы биллинг понял типы пакетов
				request.setIntAttribute( -1, RadiusDictionary.Acct_Status_Type, acctStatusType - 100 );
				// устанавливаем id родительской сессии
				request.setOption( InetRadiusProcessor.PARENT_ACCT_SESSION_ID, parentAcctSessionId );
				// устанавливаем имя сервиса текущего аккаунтинга
				request.setOption( InetRadiusProcessor.SERVICE_NAME, serviceName );
			}
				break;

			default:
			{
			}
				break;
		}
	}

Тогда Accounting считает данное соединение как дочернее родительскому, а в поле username соединения (в базе) устанавливается ServiceName.

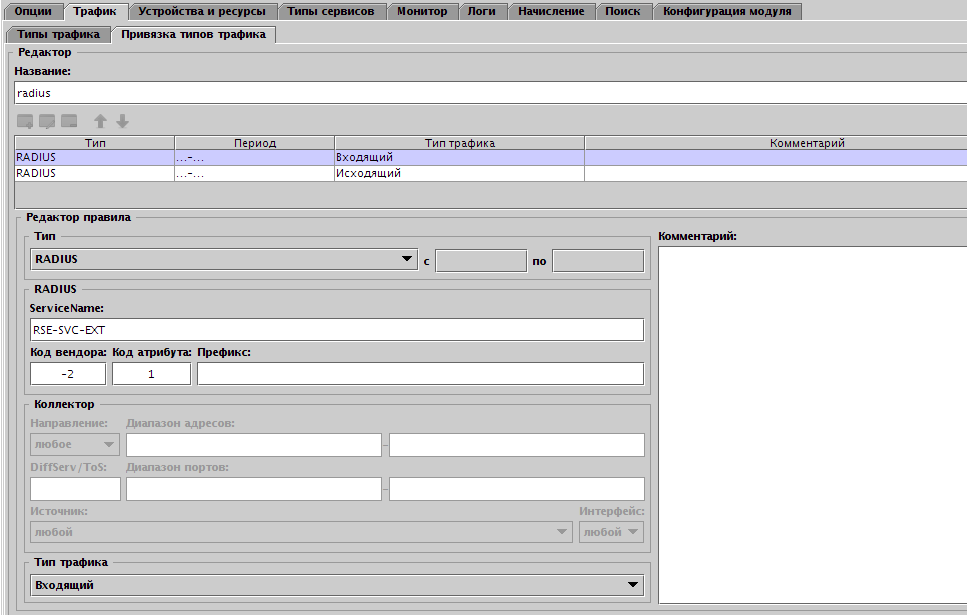

При обработке трафиков используется ServiceName - он может выступать в качестве фильтра правила привязки трафиков: если указано ServiceName, то данное правило будет отрабатывать только для сервисной сессии с таким ServiceName, и наоборот, если поле ServiceName в правиле пусто, то данное правило не будет отрабатывать ни для какой сервисной сессии.

В поле ServiceName можно указать несколько сервисов через запятую (RSE-SVC-EXT, RSE-SVC-EXT1024) или же указать REGEXP внутри двух слешей (/^RSE-SVC-EXT.*$/).

Например, если у вас внешний трафик идет посервисным аккаунтингом с ServiceName=RSE-SVC-EXT, то нужно назначить такую привязку:

# Порт для отправки PoD и CoA-запросов (по умолчанию - порт, заданный в параметрах устройства Хост/порт)
#radius.port=<порт устройства>

# При выдаче Access-Accept добавлять запись в базу.
# Hеобходимо, если используется Reject-To-Accept и по Start-пакету нельзя определить в каком состоянии соединение
connection.start.fromAccept=1
# Бывают ситуации, когда Start-пакет не дошел до Accounting-сервера. В этом случае, при
# 1 (значение по умолчанию) - сессия создастся от текущего момента,
# 2 - Accounting проверит, что время сессии из Update/Stop пакета не больше, чем значение connection.close.timeout и создаст сессию от ее начала, иначе,
# если время сессии больше чем connection.close.timeout, сессия создастся от текущего момента,
# 0 - сессия без Start-пакета создана не будет.
#connection.start.fromUpdate=1
# При создании сессии по Update-пакету нужно ли игнорировать отсутствие IP-адреса сессии (Framed-Ip-Address). По умолчанию сессия
# по Update-пакету без адреса не создается (0).
#connection.start.fromUpdate.ignoreFramedIpLack=0

# Таймаут перевода соединения в статус suspended при остутствии радиус пакетов
connection.suspend.timeout=900
# Таймаут закрытия соединения при остутствии радиус пакетов (не складывается с connection.suspend.timeout)
connection.close.timeout=900
# При закрытии соединения по таймауту, 0 (по умолчанию) - просто закрыть,
# 1 - попытаться сбросить также на NAS'е (вызвать connectionClose у обработчика активации сервисов)
#connection.close.timeout.forceClose=1

# Атрибуты, выдаваемые при авторизации по реалму default (default - реалм по умолчанию)
radius.realm.default.attributes=

# Коды ошибок, при которых отвечать Access-Accept в состоянии disable (rejectToAccept)
radius.disable.accessCodes=
# Какие адреса выдавать при ответе Access-Accept в состоянии disable:
# 0 (по умолчанию) - из radius.disable.ipCategories, 1 - так же, как если бы не было ошибки (в том числе привязанные к сервису в договоре)
#radius.disable.mode=0

# Атрибуты, выдаваемые при ответе Access-Accept в состоянии disable
radius.disable.attributes=

# Id фиктивного сервиса, к которому будут привязываться сессии, по которым нормальный сервис не был найден (код ошибки: 1, логин не найден).
# Необходим, если в radius.disable.accessCodes присутствует код 1
#radius.disable.servId=

# Атрибуты, при наличии которых соединение должно считаться в состоянии DISABLE (т.е. с ограниченным доступом)
#radius.disable.pattern.attributes=

# Вендор атрибута, где хранится MAC-адрес
#radius.macAddress.vendor=9
# Код атрибута, где хранится MAC-адрес
#radius.macAddress.type=1
# Префикс атрибута (если есть), где хранится MAC-адрес. Например, для cisco avpair
#radius.macAddress.prefix=client-mac-address=


# Режим поиска сервиса: 0 (по умолчанию) - по логину, 1 - по интерфейсу на устройстве (в предобработке должны быть
# проставлены опции AGENT_REMOTE_ID и AGENT_CIRCUIT_ID или INTERFACE_ID), 2 - по VLAN на устройстве (в предобработке
# должны быть проставлены опции AGENT_REMOTE_ID и AGENT_CIRCUIT_ID или VLAN_ID), 4 - по VLAN на устройстве или
# дочернем устройстве (в предобработке должны быть проставлены опции AGENT_REMOTE_ID и AGENT_CIRCUIT_ID или VLAN_ID),
# 5 - по MAC-адресу на устройстве (в предобработке должна быть проставлена опция MAC_ADDRESS), 6 - по MAC-адресу на
# устройстве или дочернем устройстве (в предобработке должна быть проставлена опция MAC_ADDRESS).
#radius.servSearchMode=0
# Нужно ли проверять пароль: 0 - нет, 1 (по умолчанию) - да.
#radius.password.verification=1


# Проверка на повторную аутентификацию при Access-Request. Бывает нужна в случаях, когда NAS сбрасывает (теряет) сессию, но
# Stop-пакет не присылает и клиент пытается подключиться повторно, но у него стоит ограничение на максимум одну сессию. При совпадении
# callingStationId с одной из активных сессий и установленным параметром: 1 - осуществляется попытка закрытия старой сессии (connectionClose),
# 2 - попытка закрытия сессии (connectionClose) и завершение ее в базе, не дожидаясь стоп пакета, 3 - завершение в базе.
#radius.connection.checkDuplicate=0

# Нужно ли убирать домен перед поиском сервиса по логину из поля User-Name. По умолчанию - да (1).
# Следует отключить, если при посылке CoA и PoD пакетов NAS'у необходим атрибут User-Name.
radius.username.removeDomain=1
# Нужно ли убирать пробелы из поля User-Name перед поиском логина. По умолчанию - нет (0).
# Следует отключить, если при посылке CoA и PoD пакетов NAS'у необходим атрибут User-Name.
#radius.username.removeWhitespace=0
# Должен ли поиск по логину идти без учета регистра. По умолчанию - нет (0).
#radius.username.ignoreCase=0

# Включение (1, по умолчанию) или отключение (0) проверки пароля для NAS'а
#radius.password.verification=1

# Шаблон вывода ошибки в мониторе с использованием атрибутов из RADIUS-пакета
#radius.accessError.infoPattern=LOGIN:$User-Name


# Привязка кодов опций модуля к атрибутам
# данные атрибуты будут выдаваться в AccessAccept при удачной авторизации и при наличии активных опций в тарифе или сервисе
radius.inetOption.1.attributes=
radius.inetOption.2.attributes=
radius.inetOption.3.attributes=

# Параметры активации сервисов
# длина паузы, если возникла ошибка
#sa.error.pause=60
# количество заданий за раз
#sa.batch.size=20
# время (сек) ожидания завершения всех заданий (при асинхронной работе)
#sa.batch.wait=5
# пауза (сек) после обработки заданий
#sa.batch.pause=0
# время (сек) ожидания новой задачи перед вызовом disconnect.
#sa.batch.waitNext=5

# Параметры обработчика активации сервисов
# откуда при отправке CoA брать атрибуты опций (по умолчанию - те же атрибуты, что выдаются при удачной авторизации)
#sa.radius.option.attributesPrefix=nas.radius.inetOption.
#sa.radius.connection.attributes=NAS-Port, Acct-Session-Id, User-Name, Framed-IP-Address, NAS-IP-Address, NAS-Identifier
# атрибуты CoA-запроса для прекращения доступа (используется при sa.radius.connection.withoutBreak=1)
#sa.radius.disable.attributes={@radius.disable.attributes}
# фиксированные атрибуты, добавляемые в запрос перед отправкой CoA
#sa.radius.coa.attributes=
# добавлять ли при отправке CoA-атрибуты реалма (для default - из radius.realm.default.attributes)
#sa.radius.realm.addAttributes=0
# фиксированные атрибуты, добавляемые в запрос перед отправкой PoD
#sa.radius.pod.attributes=
