Сбор статистики по snmp.

В этой главе описана настройка сбора snmp для любой схемы.

Для начала нужно настроить InetSnmpWorker в accounting-сервере.

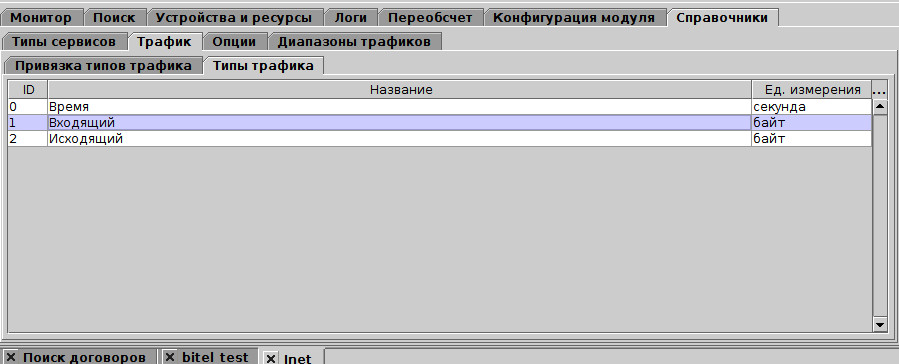

Потом завести типы трафика:

images/download/attachments/101646342/inet_traffic_types.jpg

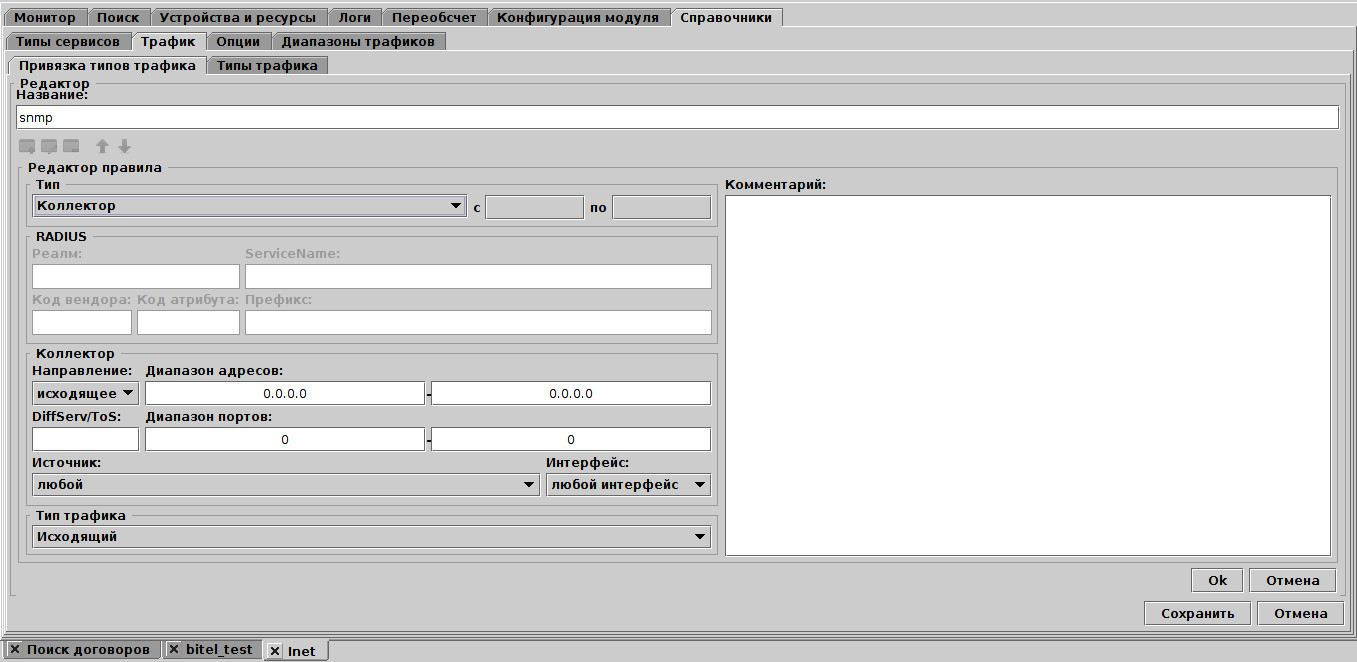

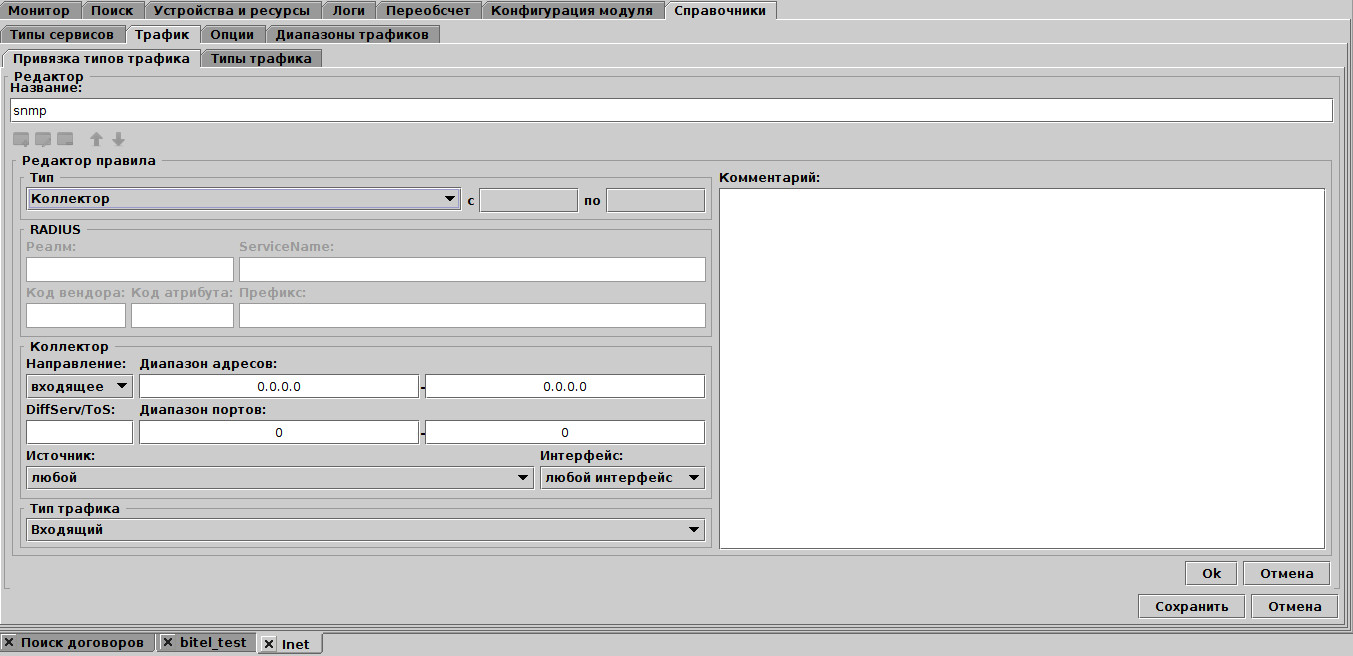

и создать привязку snmp:

images/download/attachments/101646342/inet_traffic_snmp_link.jpg

images/download/attachments/101646342/inet_traffic_snmp_inc.jpg

images/download/attachments/101646342/inet_traffic_snmp_out.jpg

На изображении пример простой привязки, когда абсолютно весь трафик делится на входящий и исходящий.

Далее в конфигурации Устройств или Типов устройств нужно указать флаг

flow.agent.type=snmp

В типе устройств нужно добавить все необходимые интерфейсы.

Так же в типе устройства можно указать следующие параметры:

#версия snmp протокола. По умолчанию 1.
snmp.version=1
#oid счетчика входящего трафика
flow.agent.snmp.oid.ifInOctets=
#oid счетчика исходящего трафика
flow.agent.snmp.oid.ifOutOctets=

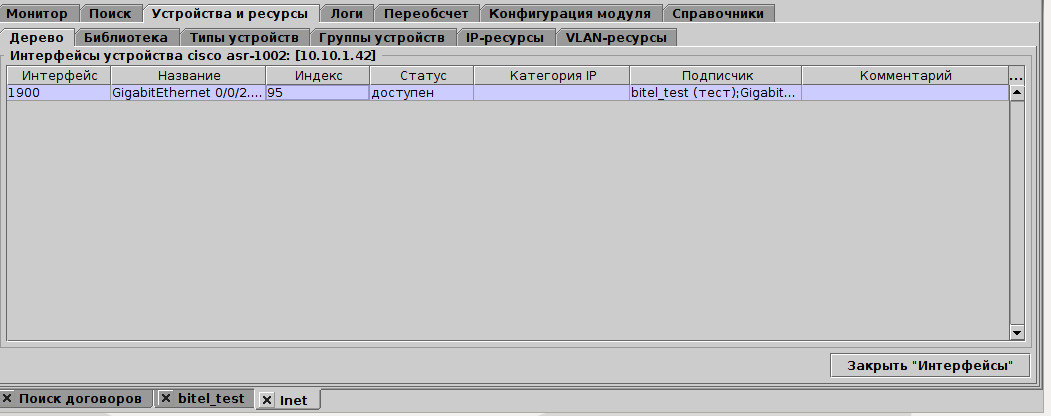

Статистика собирается по номерам интерфейсов или их индексам. Индекс можно указать для каждого интерфейса на устройстве:

images/download/attachments/101646342/inet_dev_iface_snmp.jpg

Если указан индекс, то он используется вместо номера интерфейса.

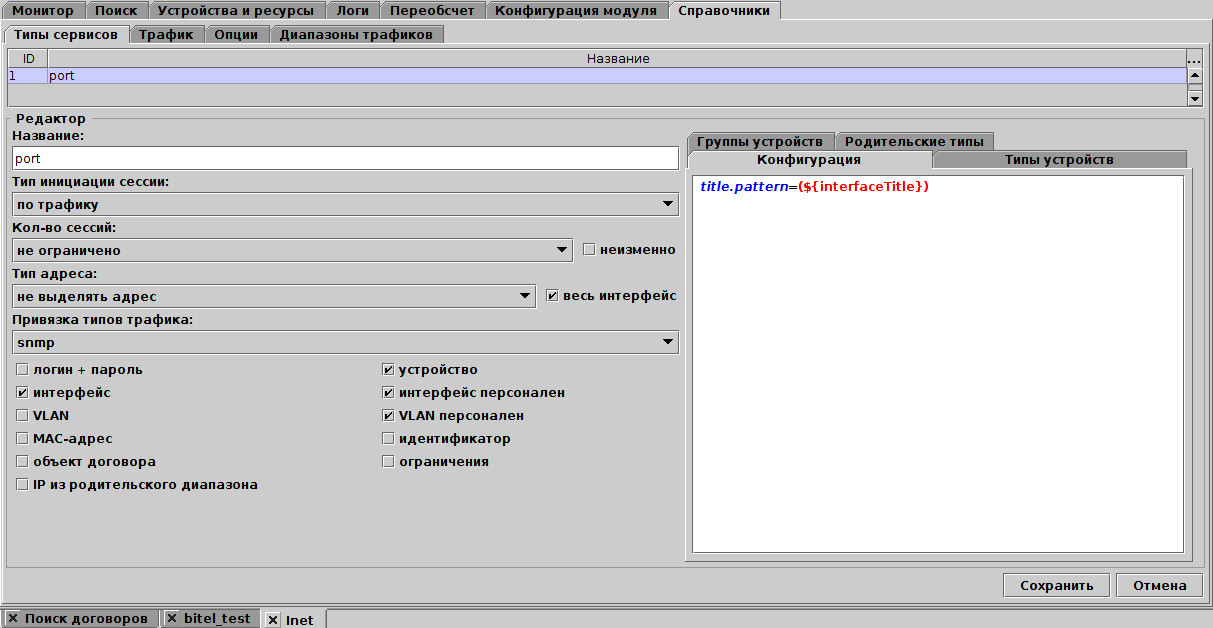

Тип сервиса нужно добавить вот таким образом :

images/download/attachments/101646342/inet_serv_type_snmp.jpg

Тут обратите внимание, что мы указали галочку "весь интерфейс".

Сервис на договоре добавляется обычным образом:

images/download/attachments/101646342/inet_serv_snmp.jpg

Тут мы выбираем устройство и интерфейс.
