VLAN-ресурсы

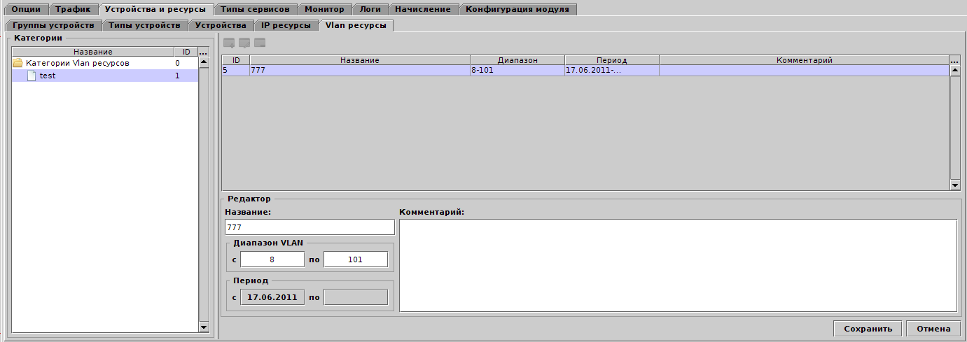

Ресурсы VLAN делятся на категории. Категории образуют дерево, у каждой категории есть код, отображаемый в столбце ID.

images/download/attachments/43385956/x_496.png

Для редактирования дерева категорий используется общая панель инструментов, для редактирования ресурсов - панель над таблицей с ресурсами. Каждый диапазон VLAN уникален внутри категории.

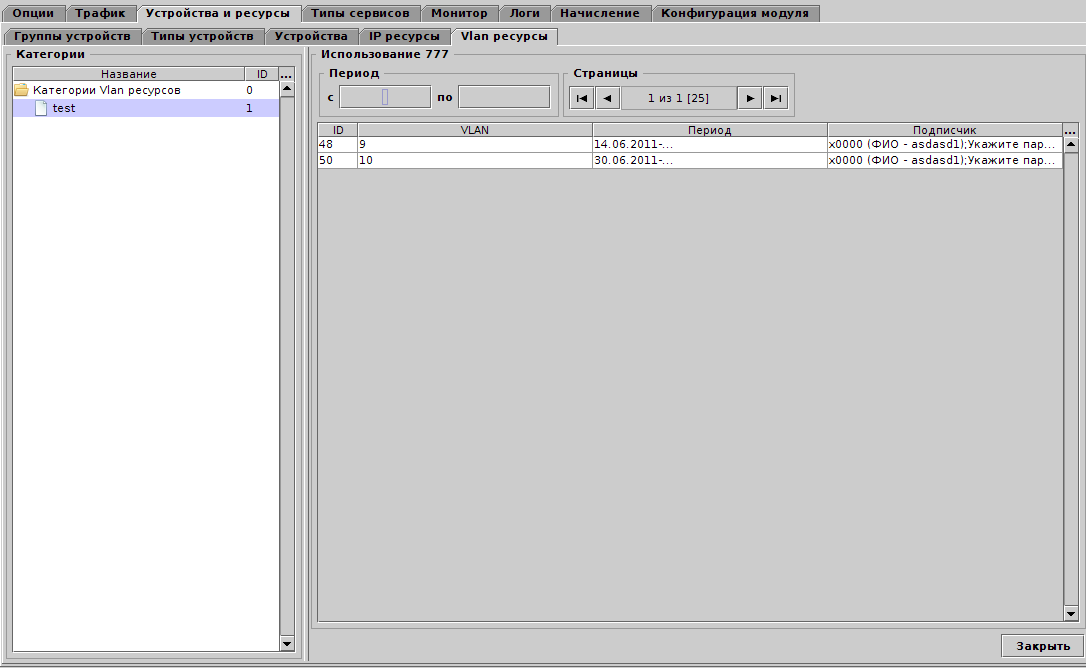

По правому клику мышки в таблице на конкретном ресурсе во всплывающем меню доступен пункт "Использование ". При выборе этого пункта открывается таблица тех, кто использует данный ресурс:

images/download/attachments/43385956/x_501.png

Чтобы в сервисе договора можно было выбрать VLAN (т.е. назначит абоненту), в конфигурации привязанного к этому сервису устройства или, что бывает чаще, в конфигурации устройства-предка (например, корневого устройства Access+Accounting) необходимо перечислить ID категорий IP-ресурсов:

vlan.resource.category=1

Данная привязка означает, что все сервисы привязанные к данному устройству или к устройству, которое в дереве является потомком данного, могут получить VLAN из указанных категорий VLAN-ресурсов. До указания данной привязки, при попытке назначить абоненту VLAN, будет происходить ошибка "Не найден подходящий VLAN-ресурс!".

Также в схемах Q-in-Q Вы можете указать SVLAN в устройстве дерева устройств. Для этого в конфигурации устройства-предка (например, корневого устройства Access+Accounting) укажите категорию IP-ресурсов SVLAN:

svlan.resource.category=2

SVLAN может использоваться при обработке RADIUS/DHCP-запросов для поиска агентского устройства, от которого далее будет идти поиск абонента по VLAN.
