Монитор соединений

Вкладка Монитор предназначена для мониторинга работы DialUP модуля. Монитор работает в 3х режимах:

  • Ошибки - отображает ошибки авторизации пользователей;

  • Логи - логи соединений;

  • Текущие - текущие соединения по данным из БД.

Для переключения режимов вывода используются соответствующие кнопки.

Режимы Логи и Ошибки поддерживают фильтр по времени, ряд кнопок в верхней области позволяет смотреть ошибки и логи за 0-1 часа назад, 1-2 часа, либо произвольные сутки.

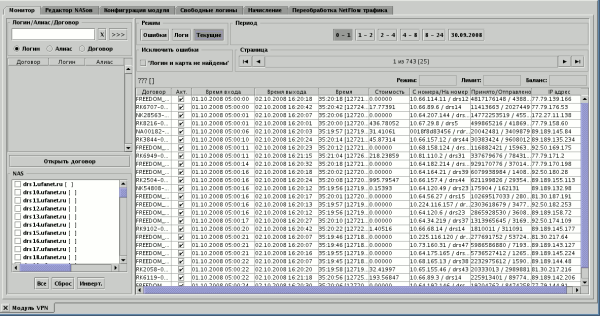

В таблице логов и текущих соединений отображаются время начала и окончания сессий, номер звонящего и вызываемый номер (атрибуты Calling-Station-Id, Called-Station-Id RADIUS-авторизации). Информация о принятых и отправленных байтах отображается на основании данных из RADIUS Update-пакетов.

images/download/attachments/43385812/x_364.gif

Сортировка соединений производится по дате начала для режимов Логи и Текущие и в обратном порядке для режима Ошибки. Поддерживается постраничный просмотр, при переключении режима отображается первая страница. Для постоянного мониторинга какой-либо из страниц нажимайте кнопку Обновить стандартной панели инструментов.

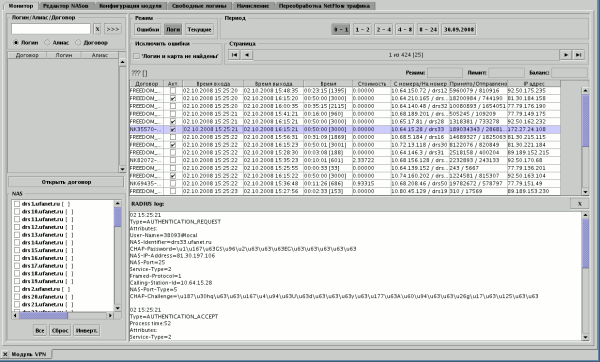

При двойном клике по строке таблицы показывается RADIUS-лог соединения.

images/download/attachments/43385812/x_365.gif

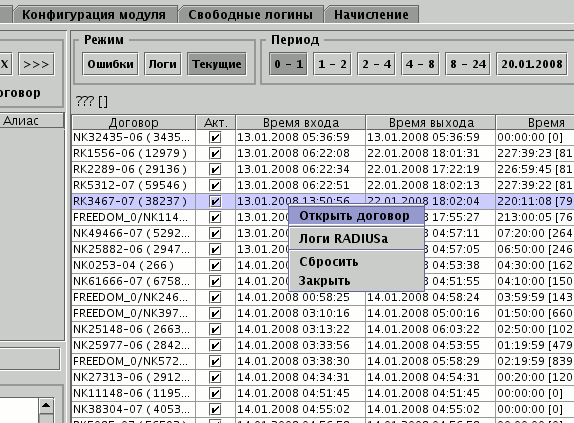

При нажатии правой кнопкой мыши по выбранной строке таблицы появляется контекстное меню, позволяющее как открыть договор, которому соответствует строка лога, либо просмотреть логи RADIUS-соединения.

images/download/attachments/43385812/x_278.gif

В режиме Логи и Текущие возможно послать сигнал сброса сессии через контекстное меню. При этом возможно использование команд Сбросить (послать сигнал на сброс сессии и ждать STOP-пакета) и Закрыть (принудительное закрытие соединения).

Команда Сбросить означает попытку принудительного разрыва соединения пользователя и, далее, закрытие его по приходу Stop-пакета с NASа. Команда Закрыть предназначена для удаления "Висящих соединений", которые точно не присутствуют на NASе и не тарифицируются RADIUS-сервером. Рекомендуется всегда сначала пытаться сбросить соединение и ждать корректного Stop-пакета, а удаление применять только для "зависших" соединений.

При вызове команд управления сервер биллинга обращается к RADIUS-серверу через порт управления, для чего в конфигурации модуля DialUP должна быть установлена опция radius.manage=<IP>:<PORT> где <IP> - адрес RADIUS-сервера, <PORT> - его порт управления. (см. конфигурацию модуля по-умолчанию).

В левой верхней области монитора расположено окно поиска, позволяющее найти клиента по номеру договора, логину, либо алиасу. При выборе строки в таблице с результатами поиска в мониторе будут отображаться логи и текущие соединения только выбранного логина и ошибки выбранного логина, либо неопознанного логина (ошибка Логин и карта не найдены). По найденному договору отображается краткая информация над таблицей (название, текущий режим и баланс).

images/download/attachments/43385812/x_362.gif

Для всех режимов доступен фильтр по NASам в левом нижнем угле, при не выбранных NASах отображается сводная информация по всем шлюзам доступа.

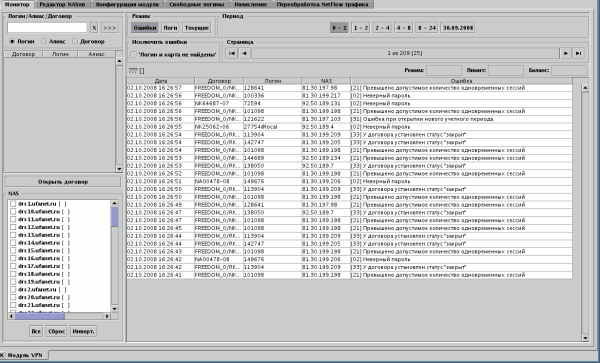

В режиме просмотра ошибок монитор отображает договор (если он был найден), дату и время, логин (атрибут User-Name), IP-адрес NASа и описание ошибки. Для исключения ошибок Логин и карта не найдены предусмотрена галочка в фильтре.

images/download/attachments/43385812/x_366.gif

Перечень типов ошибок в мониторе и их расшифровка:Таблица. Таблица кодов ошибок

Код ошибки

Название

Описание

1

Неверный пин-код карты

Карта найдена, но введённый пароль не соответствует её пин-коду.

2

Неверный пароль логина

Логин найден, но введённый пароль не соответствует его паролю.

3

Тарифные планы не найдены

У договора не установлен ни один тарифный план для данного модуля на день авторизации.

4

Ошибка баланса

Остаток баланса договора меньше лимита договора.

6

NAS не найден

RADIUS-пакету не сопоставлен NAS в модуле.

7

Не найден код услуги

В конфигурации NASа не определены коды услуг.

8

Карта просрочена

Истёк период годности карты.

9

Карта заблокирована

Карта не передана дилеру.

10

Карта активирована на баланс

Карта уже активирована для пополнения баланса.

11

Цена не найдена

На одну или несколько услуг, заявленных в конфигурации NASа, не найдена цена в тарифном плане.

12

Ошибка сохранения соединения

В RADIUS-пакете отсутствует атрибут NAS-Port, что помешало сохранить объект соединения.

14

Логин и карта не найдены

Не найдены ни логин, ни карта по данным пакета.

17

Невозможно активировать карту на этом NASе

карта не может быть активирована на данном NASе, её услуга активации не прописана в параметре card.activate.service конфигурации NASа.

18

REALM запрещён

Использование данного REALM запрещено для группы логинов логина.

19

Услуга запрещена

В конфигурации модуля установлена опция check.service=1, в услугах договора нет одной или нескольких услуг, определённых в конфигурации NASа для данной авторизации.

21

Превышен лимит сессий

У логина установлено ограничение на число одновременных сессий, оно уже исчерпано.

22

Запрещён вход на данный телефон

У логина установлено ограничение на телефон доступа (Called-Station-Id).

23

Запрещён вход в это время

У логина установлено ограничение по времени входа, либо работы.

24

Превышен лимит услуги

У логина установлено ограничение по объёму услуги.

25

Превышен лимит наработки

У логина установлено ограничение по денежной наработке.

26

Доступ заблокирован

Доступ логина установлен в Запрещён.

27

Запрещён вход с данного телефона

У логина установлено ограничение на телефон звонящего (Calling-Station-Id).

31

Ошибка установки расчётного периода

Ошибка получения нового учётного периода из скрипта.

33

Договор не активен

Статус договора не позволяет авторизовать логин

34

NAS запрещён

Запрещена авторизация на данном NASе узлом тарифного дерева Разрешённые NASы.

35

Истек срок жизни карточного договора

У договора, для создания которого активирована карта, закончился период действия.

Возможно изменение текста отображаемой ошибки, для этого в конфигурации модуля указывается:

error.message.code.<code>=<название>

Где <code> - код ошибки, <название> - отображаемое в таблице название.
