Плагин SBPilot

Назначение плагина

Плагин предназначен для интеграции с терминалами сбербанка через систему/утилиты sb_pilot для приёма оплаты через банковские карты на рабочих местах кассиров.

Структура и настройка плагина

Плагин, по большей части, работает на клиентской стороне. Взаимодействие с терминалами производится через утилиты и настройки сбербанка на компьютере, где установлен клиент биллинга (рабочее место кассира). Серверная часть плагина используется для ведения истории платежей. Работа осуществляется через обращение к утилите через командную строку. Путь до неё на текущем локальном компьютере и до файлов, которые она генерирует, прописываются в настройках. Основная конфигурация производится в файле настройки клиента биллинга (файл client[_ru_RU].properties):

# полный путь до утилиты sb_pilot (под linux или windows), который принимает параметры согласно протокола
# или же любой бинарник/скрипт его заменяющий
#sbpilot.path.bin=/home/bill/sb-pilot/sb_pilot
#sbpilot.path.bin=C:\sb-pilot\SB_PILOT.EXE
sbpilot.path.bin=/home/bill/sb-pilot/dowindow.sh
# полные пути до файлов e и p, которые создаются утилитой (см.документацию по системе sb_pilot)
sbpilot.path.e=/home/bill/sb-pilot/e
sbpilot.path.p=/home/bill/sb-pilot/cheque.txt
# указывается вместо sbpilot.path.e в случае другой версии утилиты, которая вместо файла e создаёт лог-файл sbkernel.log
# ещё следующая версия утилиты создавала файлы с ротацией sbkernelГГММ.log
sbpilot.path.e2=/home/bill/sb-pilot/sbkernel%YY%MM.log
# коннектор к серверу печати, для печати чека
sbpilot.cashcheckserver.connector=127.0.0.1:9876
# пароль оператора к устройству для печати текста
sbpilot.cashcheckserver.oppass=30
# включить принудительную отрезку чека в конце
sbpilot.cashcheckserver.endcut=1
# строка символов (в hex) которой в чеке отмечается момент реза (например, в пинпаде настройка PrinterEnd=01 или PrinterEnd=010D0A)
# т.к. эта последовательность должна быть и в конце, то в таком случае sbpilot.cashcheckserver.endcut надо отключить
sbpilot.cashcheckserver.charcut=0D0A01
# время в секундах, когда становится доступной кнопка "прервать утилиту"
sbpilot.abort.timeout=60

Для распечатки чека используется сервер печати cashcheck. Необходимо установить и настроить его согласно инструкции, приведённой в соответствующем разделе.

Необходим лишь сервер печати — приложение BGCashcheckServer. Сам плагин cashcheck устанавливать не нужно, если вы не собираетесь использовать его функционал.

Настройка утилиты sb_pilot

Настройка утилиты производится сотрудниками сбербанка и в данном руководстве не рассматривается. Помимо настройки связи с банком необходимо уточнить в какие места и под каким именем сохраняются выходные файлы (см. настройку в клиенте). Также нужно попросить настроить ширину генерируемого чека в соответствии с шириной ленты в используемом вами принтере чека. Для Linux имена файлов обычно e и cheque.txt, для windows — e и p. Также есть версия утилиты, которая вместо файла e пишет лог операций в файл sbkernel.log.

Донастройка утилиты для биллинга заключается в том, чтобы вместить в один скрипт вызов утилиты с каким-то настройками окружения под каждую систему, и передать в утилиту переданные этому скрипту параметры (не менее четырёх). Скрипт должен запустить утилиту с параметрами, отобразить на экране в приличном виде, ожидать завершения утилиты, а после её завершения - закрыться (передать управление). Это распространённая ошибка: утилита корректно не запускается через этот скрипт, надо отдельно проверить запуск какой-либо командой с параметрами. Ниже приведены примеры (не стоит рассматривать их как конечные решения).

Донастройка в Linux

Используется консольная linux-версия утилиты. Для справки: в каталоге этой версии программы находятся файлы sb_pilot, config, upnixmn.out и прочие.

Необходимость донастройки заключается в том, что утилита работает в архаичной однобайтовой кодировке koi8-r. Потому для корректного отображения окна с приглашением ввода карты, меню и т.д. потребуется обернуть вызов утилиты в скрипт, который установит текущую локаль, шрифты, а также, при желании, размер окна, расположение, заголовок и т.п.. Предпочтительнее использовать именно скрипт вместо прописывания длинной строки запуска в параметре sbpilot.path.bin.

Скрипт можно написать совершенно любой под любой эмулятор терминала. Суть скрипта заключается в том, чтобы корректно отобразить на экране утилиту sb_pilot. Окно должно ожидать завершения каких-либо действий, а после завершения работы утилиты — закрываться. Также скрипт должен передавать не менее четырёх параметров утилите sb_pilot, т.е. необходимы переменные $1 $2 $3 $4 в командной строке утилиты.

В линуксе при использовании gnome-terminal скрипт dowindow.sh может иметь, например, такой вид:

#!/bin/sh

export LANG=ru_RU.KOI8-R; gnome-terminal --disable-factory -e "/home/bill/sb-pilot/sb_pilot $1 $2 $3 $4" --hide-menubar -t "SB-Pilot" --working-directory=. --profile=sbpilot

В этом примере в профиле с названием sbpilot (см. настройки терминала) можно указать любые размеры и цвета окна терминала. Новый gnome-terminal настраивается по-другому, есть проблемы с ожиданием запущенного в нём процесса.

При использовании эмулятора терминала xterm:

#!/bin/sh

export LANG=ru_RU.KOI8-R; export LC_ALL=ru_RU.KOI8-R; xterm -T SbPilot -fn -misc-*-*-*-*-*-13-*-*-*-*-*-koi8-r -e "/home/bill/sb-pilot/sb_pilot $1 $2 $3 $4"

В данном случае для отображения кириллических символов, псевдографики и т. д. в xterm в системе должны быть установлены соответствующие шрифты xorg-x11-fonts-misc , например, или/и xorg-x11-fonts-cyrillic или, возможно, пакеты с другим названием для вашей системы. Установка и настройка отображения кириллических koi8-r шрифтов в вашей системе выходит за рамки этого руководства.

Под эмулятор терминала kde не получилось написать корректный скрипт, выполняющий вышеобозначенные требования (при вызове из стороннего приложения окно закрывается сразу).

Донастройка в Windows

Используется консольная win32-версия (иногда она называется у сотрудников сбербанка почему-то DOS). Работа происходит через командную строку, аналогичную командной строке linux-версии. Для справки: в каталоге этой версии программы находятся файлы SB_PILOT.EXE, pinpad.ini, updoscf.exe и прочие. Некоторая настройка также необходима для указания рабочих каталогов. Файл dowindow.bat может выглядеть так:

start /d c:\dos /wait c:\dos\sb_pilot.exe %1 %2 %3 %4

, либо каким-то другим образом. При этом обратите внимание на корректное указание рабочего каталога утилиты, без этого она не будет корректно работать (ищет свои файлы около себя) и файлы выходные тоже потеряются (пишет тоже в рабочий каталог). Кодировка выходных файлов — cp866.

После этого не забудьте прописать в файле client.properties полные пути до файлов dowindow.bat, e, p.

Имеются данные, что конкретно эта утилита не работает корректно в 64-битной версии windows.

Использование плагина

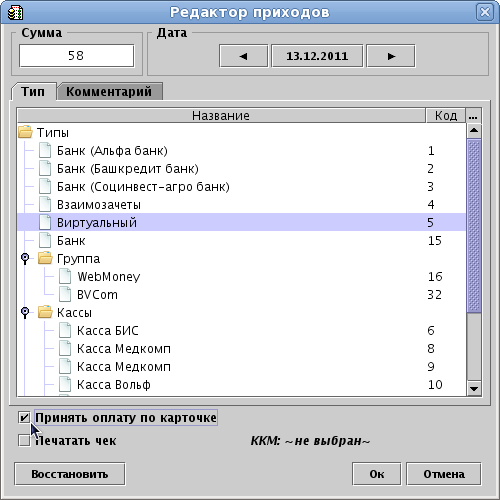

При установке и активации плагина в диалоге добавления платежа появляется галка "принять оплату по карте".

images/download/attachments/1607406/sbpilot-1.png

При попытке добавления платежа с установленной галочкой активируется диалог работы с утилитой и сама утилита.

images/download/attachments/1607406/sbpilot-2.png

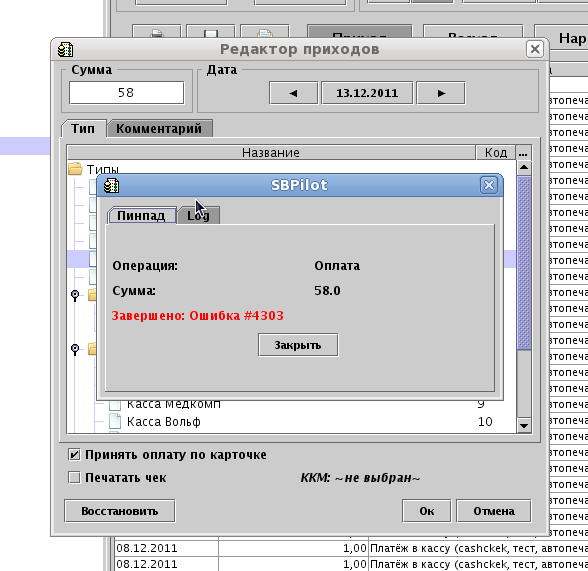

После завершения работы утилиты успешно или же с ошибкой диалог можно закрыть.

images/download/attachments/1607406/sbpilot-3.png

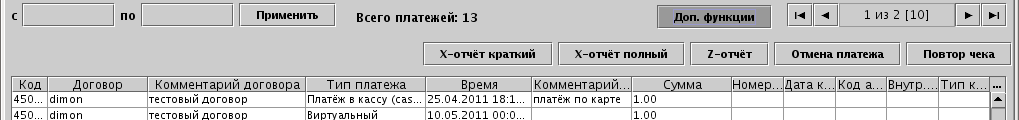

На второй вкладке "Log" можно увидеть более подробную информацию о взаимодействии с утилитой. Если работа была завершена с ошибкой, то платёж не совершается и мы по-прежнему имеем дело с диалогом добавления платежа. Если оплата проведена успешно, то платёж совершается, диалог закрывается, в историю платежей заносится запись. В истории платежей (Плагины->SbPilot) также имеется возможность совершения дополнительных действий - отмены, повторы, некоторые отчёты итп.

images/download/attachments/1607406/sbpilot-4.png

Также обратите внимание на одну особенность: если пользоваться распределением средств на зависимых договорах (т.е. одним платежом инициировать занесение в разные договоры), то в логе припишется только к одному из платежей, а оплата и чек пробьётся на всю сумму изначального платежа.
