Работа по протоколу Radius

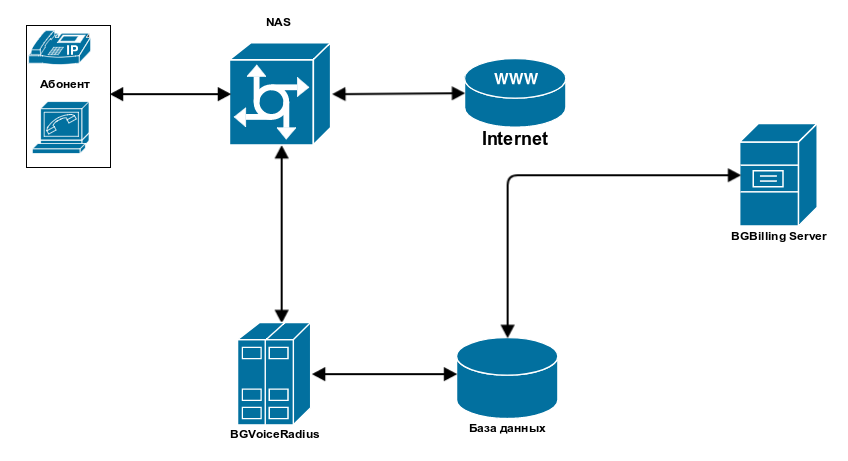

Для работы по протоколу Radius структура взаимодействия основных частей модуля Voicе изображена на рисунке:

NAS (Network Access Server) - сервер, через который происходит звонок клиента. В роли NASа могут выступать специализированные компьютеры типа Cisco или любое другое оборудование поддерживающее Radius.

Обрабатываются следующие виды Radius-запросов:

• авторизационный(access),

• accounting(start/stop/update)

Базовые сведения о протоколе RADIUS и конфигурировании атрибутов.

Протокол RADIUS основан на UDP, представляет из себя пакет определённого типа с набором атрибутов. Рассмотрим ход типового соединения по логу RADIUS запросов (radius.log).

Каждый пакет содержит информацию о NASе (NAS-Identifier и/или NAS-IP-Address), на основании которой RADIUS-сервер сопоставляет пришедший пакет NASу в модуле. При сопоставлении сначала производится поиск NASа с идентификатором, идентичным атрибуту NAS-Identifier пакета, затем, если результат отрицательный, идёт поиск NASа c IP-адресом, равным NAS-IP-Address. Если пришедшему пакету NAS не сопоставлен в radius.log, выводится ошибка NAS not found for Packet!!!.

Обмен сообщениями с каждым NASом шифруется определённым кодовым словом - секретом. Секрет должен совпадать для NASа в биллинге и для конфигурации самого NASа. При несовпадении секретов проверка пароля будет все время выдавать неверный результат, т.к. секрет используется в шифровании пароля.

Далее описана логика работы модуля . Большинство параметров описанных ниже ( h323-conf-id, h323-return-code, h323-credit-time, h323-credit-amount, Calling-Station-Id, Called-Station-Id) могут быть заменены в конфигурации NAS на другие. По умолчанию используются те, которые тут описаны.

Идентификатором соединения в пределах NASа для RADIUS-сервера выступает атрибут Acct-Session-Id. Обратите внимание, что он идентичен для всех пакетов в пределах сессии. NAS должен контролировать, чтобы в один момент времени одинаковый Acct-Session-Id не проставлялся в RADIUS-пакетах, относящихся к разным сессиям.

Далее рассмотрим попакетно обмен данными между NASом и RADIUS-сервером по ходу соединения.

1. AUTHENTICATION_REQUEST

Запрос авторизации отправляется NASом RADIUS-серверу и содержит помимо идентификационной информации соединения, указанной выше, информацию, идентифицирующую пользователя. Возможна идентификация пользователя по номеру звонящего(Calling-Station-Id), логину и паролю (запрашивает IVR) или любому другому атрибуту, режим поиска настраивается на NAS.

При наличии пароль шифруется по алгоритму PAP с использованием секрета. При некорректном секрете пароль в PAP-режиме не расшифровывается и отображается в radius.log и в мониторе ошибок не в том виде, в котором был введён пользователем.

Передаётся последовательно два запроса авторизации. Первая авторизация передаётся до набора номера и содержит только идентифицирующую пользователя информацию.

Вторая авторизация высылается в случае успеха первой и содержит набранный номер, атрибут Called-Station-Id.

2. AUTHENTICATION_REJECT

Отказ в авторизации, код ошибки авторизации передаётся дополнительно в атрибуте h323-return-code. Детальную причину отказа в авторизации пользователя можно посмотреть в Мониторе модуля в режиме ошибок. Код ошибки авторизации указанный в квадратных скобках в мониторе совпадает со значением, передаваемым в атрибуте. Значение атрибута может быть использовано IVR системой для озвучивания причины ошибки.

3. AUTHENTICATION_ACCEPT

Пользователь авторизован.

Для первой авторизации это означает что он идентифицирован, пароль введён верно (если есть), остаток на балансе положителен, тариф установлен и т.п. В атрибутах передаётся h323-return-code=0 (нет ошибок) и h323-credit-amount=<остатку счета>.

При второй авторизации это означает, что верны все условия первой авторизации, а кроме того на набранный номер есть цена в тарифе. Дополнительно к атрибутам первой авторизации передаются атрибут h323-credit-time=<на сколько секунд разговора хватает баланса пользователя>. Значение данного атрибута ограничивается сверху значением переменной voip.max.time конфигурации модуля.

Дополнительно в AUTHENTICATION_ACCEPT могут передаваться атрибуты, указанные в конфигурации типа логина (см. далее).

4. ACCOUNTING_REQUEST START

Атрибут Acct-Status-Type для них равен 2. Данный тип запросов передаёт на RADIUS-сервер информацию о старте соединения. Radius создает сессию, которая становится видна в в Мониторе модуля.

5. ACCOUNTING_REQUEST UPDATE

Атрибут Acct-Status-Type для них равен 3. Данный тип запросов передаёт на RADIUS-сервер информацию о текущем статусе соединения. Radius обсчитываем сессию, обновляет в ней время соединения и стоимость. Время соединения берется из атрибута Acct-Session-Time.

6. ACCOUNTING_REQUEST STOP

Атрибут Acct-Status-Type для них равен 2. Данный тип запросов передаёт на RADIUS-сервер информацию о завершении соединения. Время соединения берется из атрибута Acct-Session-Time.

7. ACCOUNTING_RESPONSE

Ответ RADIUS-сервера о том, что он получил запрос аккаунтинга(START/UPDATE/STOP) . Ответ не содержит никаких атрибутов.

Возможны схемы работы с учётом только accounting-пакетов( или даже только Stop пакетов), без авторизации. В этом случае RADIUS-сервер не может запретить звонок при отсутствии цены в тарифе.
