Устройства

Устройства - физические или логические устройства, так или иначе участвующие в предоставлении доступа, управлении доступом, тарификации; устройства, которыми биллинг будет управлять и/или которые будут оповещать о наработке (RADIUS/Netflow/sFlow/SNMP), устройства-DHCP-Relay-агенты и т.д.

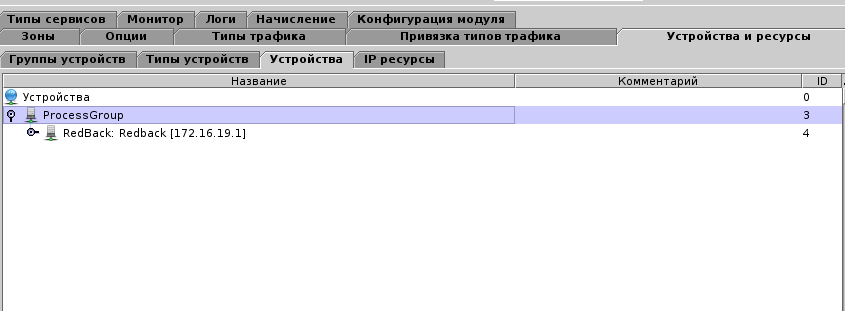

База устройств модуля представлена в виде дерева, которое отражает логическую модель для управления и связи различных устройств между собой биллингом. Для редактирования используется стандартная панель инструментов, по правому клику мыши на устройство доступны функции вырезки и вставки, для изменения предка узла устройства.

images/download/attachments/43385968/x_478.png

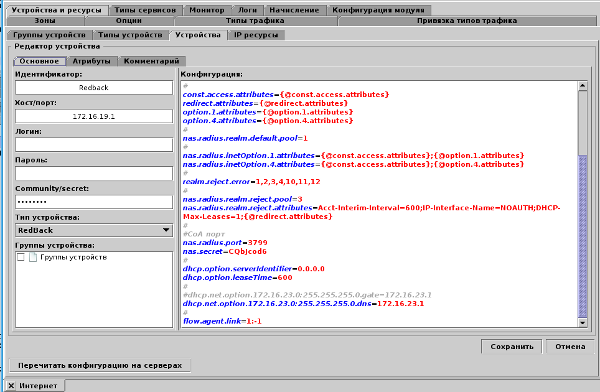

Редактор устройства.

images/download/attachments/43385968/x_480.png

В устройстве определяются поля: Идентификатор, Хост/порт, Логин, Пароль, Community/secret. Назначение данных полей зависит от того, какой процессор использует данное устройство. Например, поле Идентификатор может быть использовано в качестве значения Nas-Identifier при обработке RADIUS-пакетов или в качестве agentRemoteId/MAC-адреса при обработке DHCP-пакетов. В конфигурации устройства указывается текстовая конфигурация, которая также зависит от процессора, использующего устройство.

Конфигурация каждого устройства наследует все параметры конфигурации своего типа устройства, а затем устройства-предка (конфигурация которого также унаследована). Т.е. параметр, указанный в предке будет доступен во всех потомках и его можно переопределить в конфигурации типа устройства потомка и ещё раз - в конфигурации самого потомка. Это свойство можно использовать для определения одинаковых параметров для множества устройств с одним предком.

После корректировки параметров устройств для их перечитывания на серверах Access и Accounting необходимо нажать кнопку Перечитать конфигурацию на серверах, расположенную под деревом устройств. Данная кнопка позволяет оповещать сервера об изменениях только, когда конфигурация станет законченной. До тех пор сервера используют сохранённую в памяти конфигурацию.

В контекстном меню на каждом устройстве доступны следующие пункты:

Договоры - открывает список договоров, на которых добавлен сервис, привязанный к данному устройству.

Cинхронизовать сервисы - синхронизует все сервисы на устройстве , для каждого сервиса вызываются команды удаления и создания сервиса на устройстве.

Выполнить команду - вызывает команду для обработчика управления устройством. В данном случае нужно вбивать имя конкретного метода, которое нужно вызвать.

Удалить событие из очереди - Удаляет событие activemq для этого устройства. Бывает полезно, когда из-за ошибки в обработчике активации сервисов событие все время падает при обработке, и не может быть обработано и попытки его обработки продолжаются .

Интерфейсы устройства - интерфейсы устройства. Описаны тут.

Также есть команды - Вырезать, Вставить, Удалить, позволяющие редактировать дерево устройств.

Атрибуты устройства

Атрибуты устройства - способ привязать к устройству дополнительные параметры, например, текстовый или адрес. Набор атрибутов связан через объект Сущность, который указывается в типе устройства. Таким образом у всех устройств одного типа один и тот же набор атрибутов (но не значений этих атрибутов).

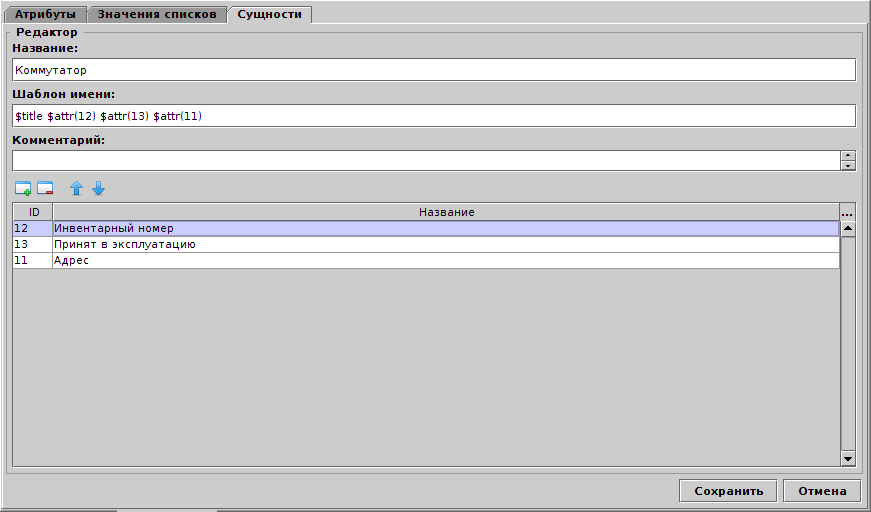

Чтобы создать сущность нужно открыть вкладку Справочники - Атрибуты. Далее на вкладке Атрибуты добавить необходимые, если были добавлены атрибуты типа "список", то на вкладке Значения списков нужно добавить значения для этих атрибутов-списков. Затем на вкладке сущность создать новую, например, "Коммутатор" и добавить в сущность ранее созданные атрибуты, отсортировать их в нужном порядке.

images/download/attachments/43385968/entity_editor.png

Теперь созданная сущность будет доступна в редакторе типа устройства модуля Inet. После выбора сущности и сохранения типа устройства во всех устройствах данного типа будет соответствующий набор атрибутов в виде таблицы аналогично объектам или параметрам договора.
