Настройка шлюза DLINK 35xx, 38xx

Данный тип шлюза используется для управления ACL-записями данного коммутатора посредством SNMP-управления. Необходимо настроить коммутатор для приёма SNMP-запросов с сервера биллинга и создать RW community. Шлюз рассчитан на подключение одного IP-адреса на порт коммутатора с авторизацией DHCP OPTIONS 82 по порту коммутатора.

Создайте в биллинге тип шлюза DLINK со следующими настройками:

user_rule.editor.class=bitel.billing.module.services.ipn.editor.DlinkContractRuleEditor
gate_manager.class=bitel.billing.server.ipn.DlinkGateWorker
#версия snmp 1 или 2c
snmp.version=1
#1 - для 35xx, 2 - для 38xx
model=1

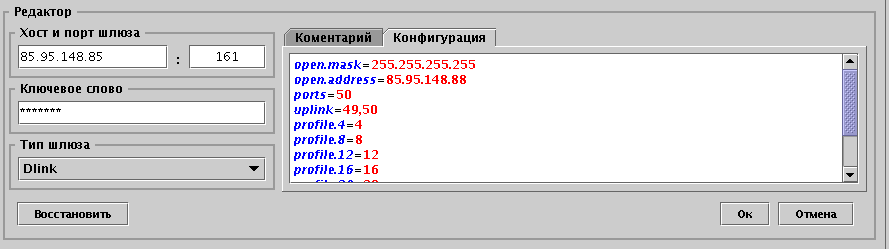

На вкладке Шлюзы создайте шлюз типа DLINK.

images/download/attachments/43386114/x_105.gif

В адрес и порт шлюза внесите адрес управления и SNMP-порт, ключевое слово - SNMP community. В конфигурации укажите следующее:

# Маска открытых серверов
open.mask=255.255.255.255
# Адрес открытого сервера
open.address=85.95.148.88
# Количество портов
ports=50
# Номера uplink портов (связь с другими коммутаторами)
uplink=49,50
# Занимаемые профили
profile.4=4
profile.8=8
profile.12=12
profile.16=16
profile.20=20
profile.24=24
profile.28=28

# Интервалы в миллисекундах между неудачными попытками связаться по snmp. 500,1000,2000,5000,5000 - значения по умолчанию.
#retry.intervals=500,1000,2000,5000,5000

Открытые сервера - статистика, DNS и все, те которые должны быть открыты даже для заблокированного клиента. Открыты будут все адреса наложение указанной маски, на которые даст указанный адрес.

images/download/attachments/43386114/x_106.gif

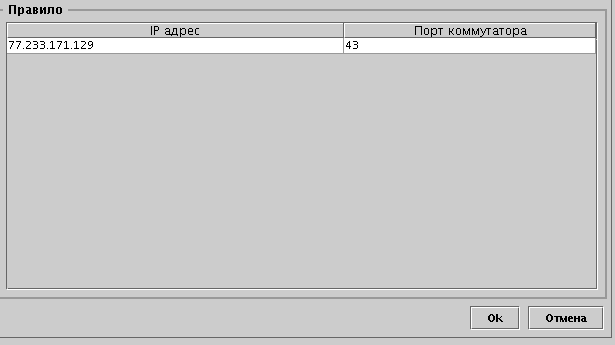

В свойствах шлюза в договоре необходимо указать какой адрес занимает какой порт коммутатора.
