Монитор

В отличие от монитора DialUP модуля здесь отсутствует режим Текущие, т.к. модуль фиксирует соединения только по STOP-пакету RADIUSa. В режиме логов есть фильтр для выделения звонков с ненулевой длительностью и только платных. В первом столбце таблицы сессий отображается направление звонка "<<" - исходящий, ">>" - входящий.

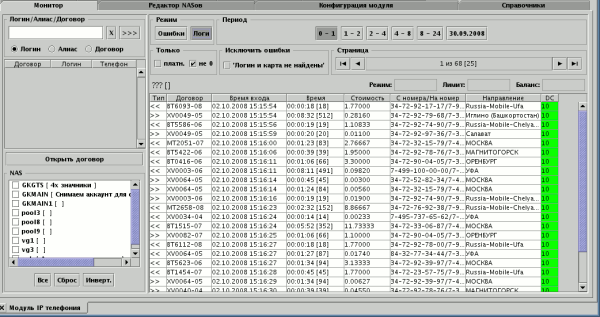

images/download/attachments/43386280/x_363.gif

В последнем столбце выводится Disconnect-Cause - причина разрыва, цвета ячейки можно задать в конфигурации модуля. Принципы выбора периодов, фильтрации сессий и ошибок по логину идентичны монитору модуля DialUp.

Перечень типов ошибок в мониторе и их расшифровка:Таблица. Таблица кодов ошибок

Код ошибки

Название

Описание

1

Неверный пин-код карты

Карта найдена, но введённый пароль не соответствует её пин-коду.

2

Неверный пароль логина

Логин найден, но введённый пароль не соответствует его паролю.

3

Тарифные планы не найдены

У договора не установлен ни один тарифный план для данного модуля на день авторизации.

4

Ошибка баланса

Остаток баланса договора меньше лимита договора.

6

NAS не найден

RADIUS-пакету не сопоставлен NAS в модуле.

7

Не найден код услуги

В конфигурации NASа не определены коды услуг.

8

Карта просрочена

Истёк период годности карты.

9

Карта заблокирована

Карта не передана дилеру.

10

Карта активирована на баланс

Карта уже активирована для пополнения баланса.

11

Цена не найдена

На одну или несколько услуг, заявленных в конфигурации NASа, не найдена цена в тарифном плане.

12

Соединение не может быть установлено.

В пакете либо нет атрибута h323-conf-id, либо нет логина (атрибуты User-Name или Calling-Station-Id).

13

Тип звонка не определён

Тип Voip-звонка не установлен на основании анализа пакета.

14

Логин и карта не найдены

Не найдены ни логин, ни карта по данным пакета.

15

Нет денег на звонок

Недостаточно средств для минуты звонка.

16

Звонок не тарифицируется

Данный тип вызовов не тарифицируется в биллинге (указано в типе логина).

17

Невозможно активировать карту на этом NASе

Карта не может быть активирована на данном NASе, её услуга активации не прописана в параметре card.activate.service конфигурации NASа.

26

Доступ заблокирован

Доступ логина установлен в Запрещён.

32

Префикс Запрещён

Звонок запрещён узлом Запрещение звонка.

33

Договор не активен

Статус договора не позволяет авторизовать логин.

35

Истек срок жизни карточного договора

У договора, для создания которого активирована карта, закончился период действия.

40

Направление не найдено

В тарифном плане не указано направление звонка.

Возможно изменение текста отображаемой ошибки, для этого в конфигурации модуля указывается:

error.message.code.<code>=<название>

Где <code> - код ошибки, <название> - отображаемое в таблице название.
