Добавление адресов абонентам

Подключение модуля IPN к договору осуществляется путем выбора узла Модули дерева договора и нажатием кнопки Новый элемент стандартной панели иструментов.

Добавление разрешённых услуг в договор необходимо:

  • При использовании в тарифных планах договора узлов Диапазон в режиме пропорционально периоду разрешённой услуги (см. далее о тарификации). Объем наработки в этом случае определяется пропорционально доле присутствия разрешённой услуги в месяце. Отсутствие разрешённой услуги означает полный объем;

  • Для ограничения видимых клиентом в отчёте Web статистики услуг модуля при установленной опции конфигурации модуля web.service.allow=1;

  • При начислении максимальных трафиков, см. далее.

Управление адресами абонента производится на вкладке Адреса редактора свойств модуля IPN.

images/download/attachments/43386016/ipn_address_list.png

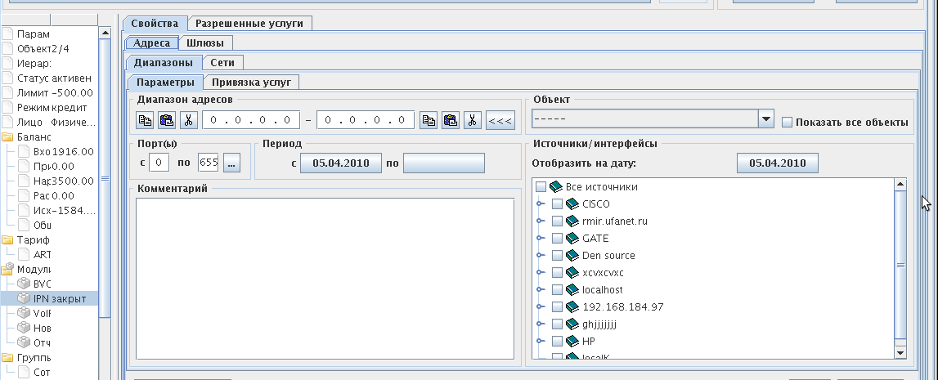

Здесь можно добавлять сети и диапазоны. Вкладка сети позволяет вводить сети вида xx.xx.xx.xx/xx. Сеть - это частный случай диапазона и работает аналогичным образом. Во многих редакторах вывод сетей и диапазонов происходит единым списком. Сети используются в командах некоторых шлюзов IPN. Добавление адреса (добавление сети имеет аналогичный вид, за исключением формы ввода xx.xx.xx.xx/xx) :

images/download/attachments/43386016/x_220.png

При добавлении адреса указывается договор, интерфейс, к которому привязан адрес на источнике. Опционально может быть указан объект, к которому относится диапазон адресов. Если не установлена галочка Показать все объекты, то в выпадающем списке будут только объекты, имеющие активный период, иначе будут выведены все имеющиеся объекты. Для раскрытия списка источников дважды нажмите по верхнему узлу дерева Все источники.

В случае, если абонент идентифицируется не по адресу, а по интерфейсу, необходимо выбрать интерфейс в дереве, а диапазон адресов установить в 0.0.0.0-255.255.255.255. Интерфейс с зоной Своя зона должен быть предварительно создан на вкладке Интерфейсы и зоны модуля.

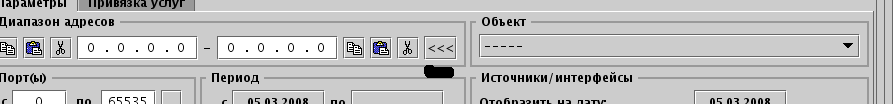

Начиная с 4.4 версии рядом с диапазоном адресов добавлена кнопка Взять из пула ресурсов.

images/download/attachments/43386016/x_344.gif

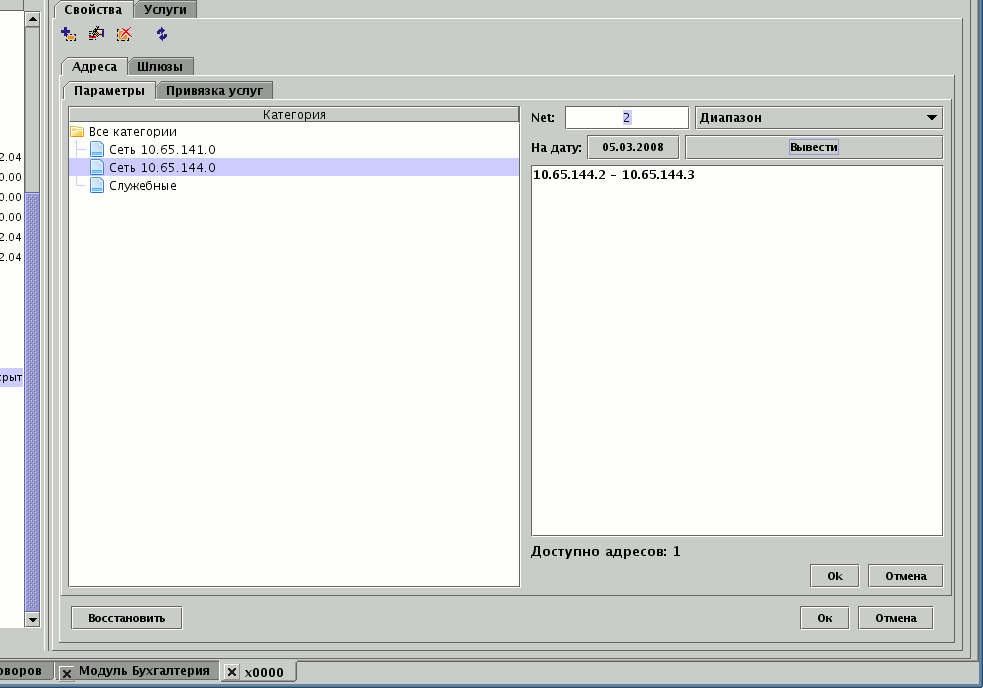

При её нажатии открывается окно выбора адресов из пула, где можно выделить диапазон адресов требуемой размерности, либо подсеть.

images/download/attachments/43386016/x_345.gif

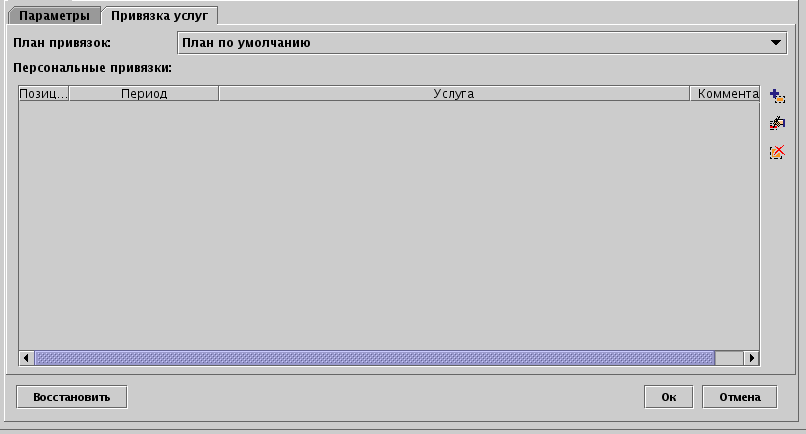

На вкладке Привязка услуг редактора адреса можно выбрать план привязок для данного диапазона адресов абонента. Также можно добавить персональные правила определения услуг. При обработке логов для данного диапазона адресов первыми будут просмотрены персональные привязки, далее, если услуга не определена - правила выбранного плана привязок. Редактор персональных привязок полностью идентичен редактору привязок, относящихся к какому-либо плану.

images/download/attachments/43386016/x_226.gif

Метод добавления адресов из пула является рекомендуемым к использованию. Также есть возможность учёта нумерной ёмкости с помощью специального диапазона на одном из договоров. Это метод использовался в системе до появления ресурсов адресов и на текущий момент считается устаревшим и менее удобным, чем работа через ресурсы.

Метод непосредственного заведения адресов рекомендуется использовать только на момент запуска модуля в эксплуатацию. В дальнейшем для удобства учёта номерной ёмкости работа с адресами выполняется по следующему алгоритму.

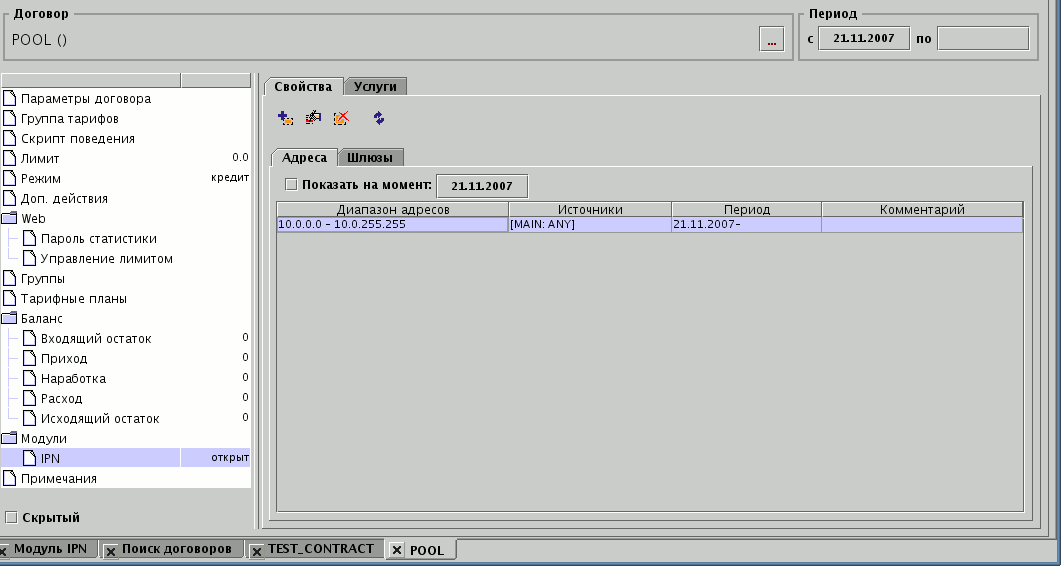

Создаётся договор, содержащий все сети адресов, либо несколько сетей, как удобнее. При этом диапазон адресов привязывается ко всем интерфейсам, где возможно использование данных адресов.

images/download/attachments/43386016/x_222.gif

Для переноса одного или нескольких адресов с договора-пула на договор абонента выбирается строка с диапазоном и производится двойной клик мышью при нажатой клавише Ctrl. Адрес может быть перенесён только на один из открытых договоров. При переносе указывается источник и интерфейс, к которому относится абонент, а также дата, с которой адрес переходит новому договору

images/download/attachments/43386016/x_223.gif

После переноса система автоматически изменит диапазон адресов договора-пула, либо разорвёт его на два диапазона если перенос был выполнен из середины пула.

images/download/attachments/43386016/x_224.gif
