Типы устройств

Дерево устройств представляет из себя отображение структуры сети с точки зрения модуля. При этом устройства не обязательно соотносятся с реальными устройствами сети - это логические единицы. В том числе это могут быть группирующие узлы или, например, физические интерфейсы маршрутизатора. Управление устройствами, их типами и ресурсами адресов производится на вкладке Устройства и ресурсы модуля.

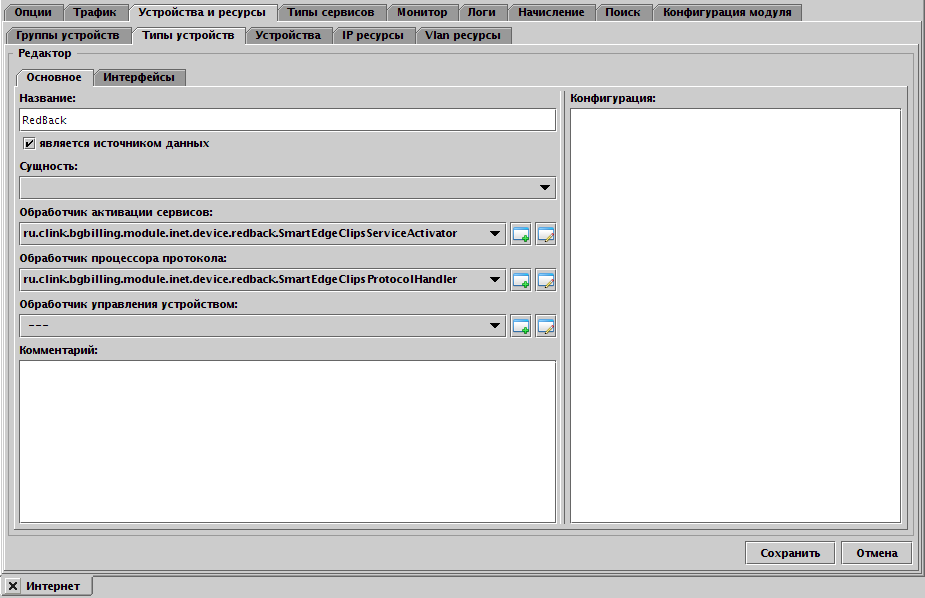

Каждое устройство обладает своим типом. Типы устройств определяются на вкладке Типы.

images/download/attachments/43385962/x_479.png

Рассмотрим параметры, которые могут быть указаны в типе устройства:

  • Название - обозначение типа, используется в т.ч. для формирования имени устройства;

  • Флаг является источником данных - обозначает, что данный тип устройств генерирует данные о трафике, устройства с данным типом отображаются при переобработке логов;

  • Обработчик активации сервисов - динамический класс, реализующий определённый интерфейс по управлению устройством для блокировки/разблокировки сервиса, изменения его параметров;

  • Обработчик процессора протокола - динамический класс, реализующий определённый интерфейс по пред- и постобработке пакетов протокола, связанных с конкретным устройством (например, RAIDIUS или DHCP-пакетов).

  • Обработчик управления устройством - динамический класс, реализующий определённый интерфейс по дополнительному управлению устройством (например, получение uptime устройства на текущий момент, для отслеживания перезагрузки устройства).

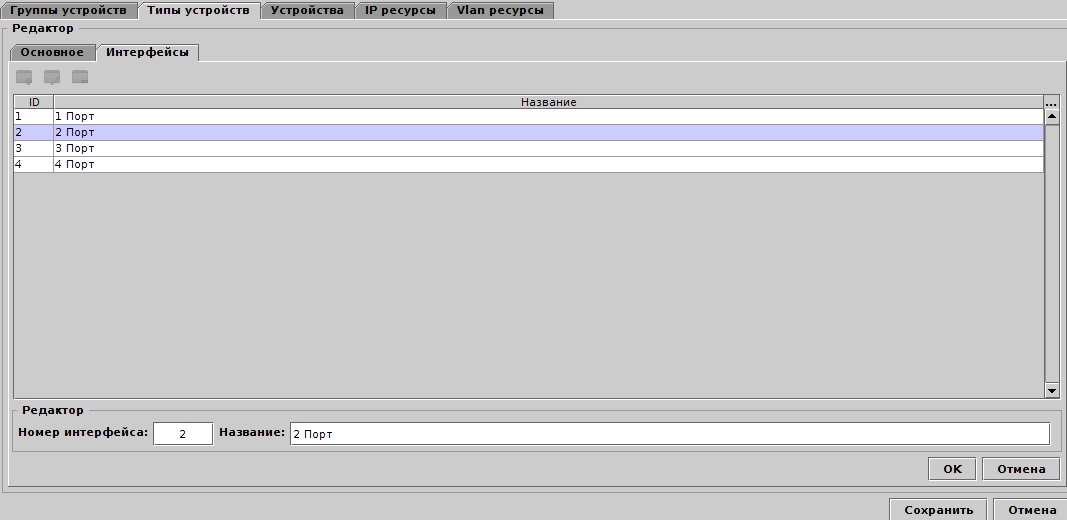

На вкладке Интерфейсы типа устройства указываются его интерфейсы, к которым могут быть привязаны сервисы. Например, это могут быть порты коммутаторов.

images/download/attachments/43385962/x_497.png

После корректировки параметров типов устройств для их перечитывания на серверах Access и Accounting необходимо нажать кнопку Перечитать конфигурацию на серверах, расположенную под деревом устройств. Данная кнопка позволяет оповещать сервера об изменениях только, когда конфигурация станет законченной. До тех пор сервера используют сохранённую в памяти конфигурацию.
