Трафики

Настройка типов трафика и привязок выполняется на вкладке модуля Трафики.

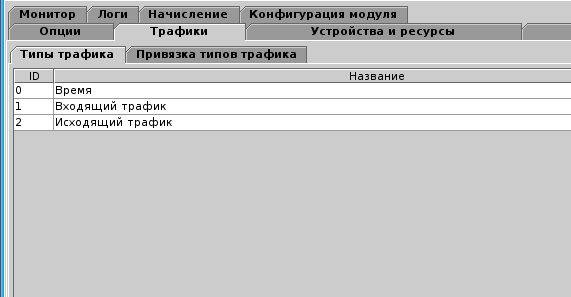

Тип трафика - это категория, необходимая для разделения потребляемого трафика по типам. Например: "Входящий внешний", "Входящий внутренний", "Входящий локальный", "Радио", "Голосовой трафик". Время также является специальным типом трафика с кодом 0, который всегда потребляется в ходе работы. Перечень типов трафика редактируется на подвкладке Типы трафика.

images/download/attachments/43385946/x_481.png

Привязка типов трафика определяет правила разделения трафика по типам. Привязок может быть множество. Привязка типов трафика используется в типе сервиса.

images/download/attachments/43385946/x_482.png

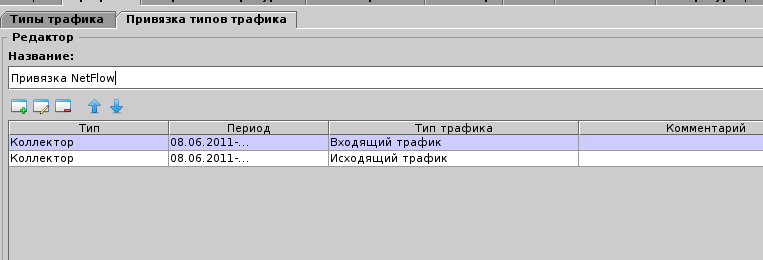

В свойствах привязки определяется название и набор правил, просмотр которых осуществляется последовательно. С помощью панели инструментов можно создавать привязки, изменять их порядок.

images/download/attachments/43385946/x_483.png

В каждом правиле указывается:

  • Тип - RADIUS, либо Коллектор (для netflow/sflow), в зависимости от протокола данных;

  • Период - период действия правила;

  • Тип трафика, к которому относится правило.

images/download/attachments/43385946/x_484.png

Для типа RADIUS необходимо указать ServiceName, Код вендора, Код атрибута и Префикс трафика. Код вендора и Код атрибута определяют атрибут, из которого извлекается трафик. Атрибут может быть типа целого типа либо строкового. Для получения трафиков из стандартных атрибутов Acct-Output-Octets+Acct-Output-Gigawords (входящий трафик для клиента) необходимо указать в коде вендора и атрибута значения -2 и 1 соответственно. Acct-Input-Octets+Acct-Input-Gigawords (исходящий трафик для клиента) - значения -2 и 2.

Префикс может быть использован для извлечения трафика из строкового атрибута, в котором он добавлен с каким-либо префиксом. В этом случае трафик разных типов может идти в одном атрибуте, но с разными префиксами.

ServiceName используется для идентификации/фильтрации RADIUS-аккаунтинга сервиса при посервисном аккаунтинге (Cisco ISG/SmartEdge). В поле можно указать как название сервиса/профиля ISG/SmartEdge, так и регулярное выражение в формате /<regex>/, например /ISG-\d+MBPS/.

Для типа NetFlow необходимо указать направление трафика относительно адреса клиента, диапазон адресов (если нужен весь диапазон - поля можно оставить пустыми), а также, если необходимо, DiffServ/TOS биты.
